Présentation générale du module BMXDDI3202K
Caractéristiques générales et compatibilité

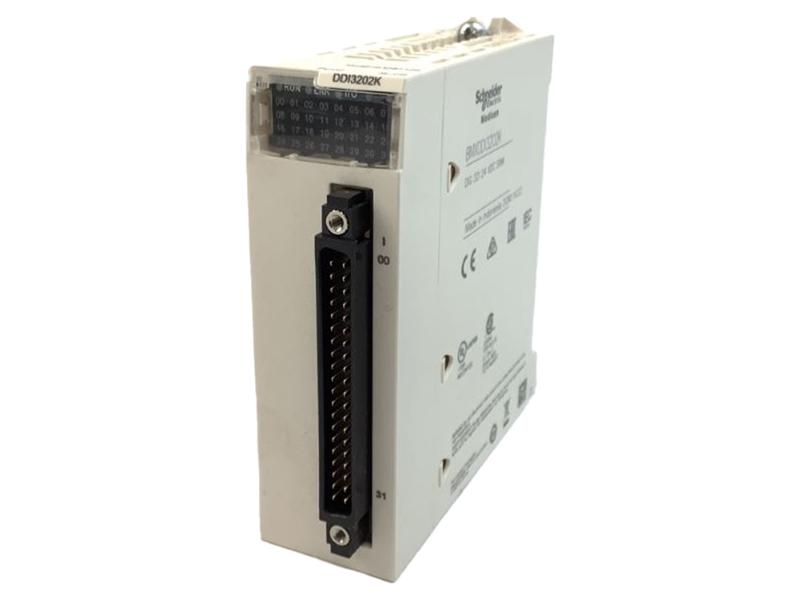

Le module BMXDDI3202K fait partie de la plateforme d’automatisme Modicon X80 de Schneider Electric, une gamme réputée pour sa robustesse et sa fiabilité dans le domaine de l’automatisation industrielle. Ce module est conçu pour gérer 32 entrées numériques tout ou rien (TOR) isolées, avec un raccordement électrique via un connecteur 40 points. Fonctionnant sous une alimentation de 24 V courant continu, il est adapté aux environnements industriels nécessitant une haute densité d’entrées logiques numériques. Son design intègre un boîtier assurant une protection de type IP20 pour l’électronique, garantissant une sûreté acceptable contre l’environnement industriel. Compatible avec des détecteurs de proximité à 2 et 3 fils certifiés selon la norme CEI 60947-5-2, il permet une intégration facile avec divers types de capteurs conformes aux standards industriels, favorisant la flexibilité d’installation et l’optimisation des automatismes.
Usage et intégration en systèmes automatisés
Le BMXDDI3202K s’intègre exclusivement dans les racks du système Modicon X80, qui se déploient dans des automatismes industriels et contrôle de process. Considéré comme un module d’entrées numériques, il collecte les signaux tout ou rien issus des équipements sur le terrain (capteurs, boutons, détecteurs), facilitant ainsi la supervision et le pilotage des machines et process. Sa densité d’entrées (32 canaux) en fait un module efficace pour des applications de monitoring étendu, de commandes machine ou de contrôle d’état. Il est compatible avec les systèmes de la gamme M340, M580 ainsi que Quantum via des racks dédiés, ce qui le positionne comme un composant standard pour la modernisation et la conception de solutions d’automatisation. En outre, sa conception prend en compte les exigences industrielles de compatibilité électromagnétique et de sécurité électrique, assurant une fiabilité constante dans les environnements les plus exigeants.
Données techniques du module BMXDDI3202K
Caractéristiques électriques et fonctionnelles
Le module BMXDDI3202K est doté de spécifications techniques avancées correspondant aux besoins des automatismes numériques industriels. Chaque entrée est logique et de type isolé, fonctionnant en logique positive par chute de courant (système \ »sink\ »). Il nécessite une alimentation des capteurs entre 19 et 30 V, avec une tension d’entrée 24 V DC positif.
- Nombre d’entrées logiques : 32
- Type d’entrée TOR : Isolée
- Courant d’entrée numérique : 2,5 mA
- Impédance d’entrée : 9 600 Ohms
- Tension de détection d’erreur : < 14 V CC
- Tension de détection OK : > 18 V CC
- Alimentation électrique du capteur : 19 à 30 V
Protection, fiabilité et indicateurs
Ce module offre plusieurs garanties de protection et de durée de vie opérationnelle. La protection de chaque groupe de 16 canaux est assurée par un fusible rapide de 0,5 A, ce qui protège efficacement contre les inversions de polarité et les surintensités. Ce fuse pilote la fiabilité du module dans des conditions industrielles sévères. Le taux de fiabilité (MTBF) est estimé à 905 000 heures, valorisant le caractère durable de ce module. Une puissance typique dissipée de 3,9 W assure un équilibre entre performances et consommation d’énergie.
- Temps de réponse typique CC : 4 ms
- Temps de réponse maximal CC : 7 ms
- Protection contre l’inversion de polarité intégrée
- Fusible externe rapide : 0,5 A par groupe de 16 canaux
- Indicateurs LED : Vert pour fonctionnement (RUN), vert par canal pour diagnostic, rouge pour erreur (ERR) ou problème E/S
- Poids : 0,112 kg
- Indice de protection : IP20
- Conformité CE : Normes 2014/35/EU (basse tension), 2014/30/EU (compatibilité électromagnétique)
| Caractéristique | Détail |
|---|---|
| Référence produit | BMXDDI3202K |
| Gamme | Modicon X80 – plateforme d’automatisme M340 |
| Nombre d’entrées logiques | 32 entrées TOR isolées |
| Tension d’alimentation du capteur | 19 à 30 V |
| Tension entrée TOR | 24 V CC positif |
| Courant d’entrée numérique | 2,5 mA |
| Impédance d’entrée | 9 600 Ohms |
| Puissance dissipée | 3,9 W |
| Temps de réponse | 4 ms typique, 7 ms max |
| Protection | 1 fusible rapide 0,5 A par groupe de 16 canaux; protection inversion polarité |
| Indication LED | RUN vert, diagnostic par canal vert, ERR rouge |
| Poids | 0,112 kg |
| Indice de protection | IP20 |
| Fiabilité MTBF | 905 000 h |
| Normes | IEC 60947-5-2, IEC 61131-2 Type 1, 2014/35/EU, 2014/30/EU |
Application et utilisation professionnelle du BMXDDI3202K
Fonction dans un système d’automatisation industrielle
Le module d’entrées numériques BMXDDI3202K est spécialisé pour la capture de signaux tout ou rien issus des périphériques et équipements industriels tel que capteurs, boutons poussoirs, détecteurs de proximité, ou autres éléments déclencheurs. Chaque canal agit comme un point de lecture d’état logique, isolé pour prévenir les interférences et préserver la fiabilité du système. L’ensemble de ces entrées permet au contrôleur principal (comme un automate programmable industriel de la gamme Modicon) de prendre des décisions, déclencher des actions, ou surveiller le bon fonctionnement d’un process. L’usage du module est donc critique dans la surveillance de machines, la gestion des alarmes ou la collecte précise d’informations terrain dans des installations exigeantes.
