Présentation générale du variateur de vitesse ATV71H075N4
Description et fonctionnalités principales

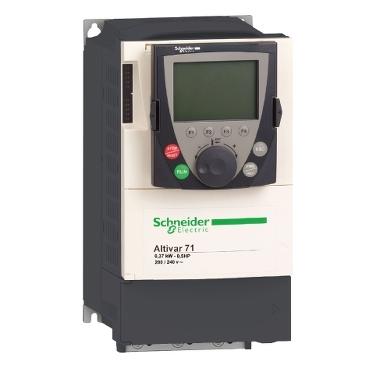

Le variateur de vitesse ATV71H075N4 est un composant industriel de la gamme Altivar 71 développé par Schneider Electric. Conçu pour contrôler des moteurs synchrones et asynchrones, ce variateur est adapté aux applications industrielles exigeantes qui requièrent une gestion précise et flexible des moteurs électriques. Doté d’une puissance moteur nominale de 0,75 kW (1 HP), il fonctionne sous une alimentation triphasée avec une tension de 380 à 480 V et une fréquence de 50 à 60 Hz. L’ATV71H075N4 intègre un filtre CEM afin d’assurer la conformité électromagnétique et de limiter les perturbations sur le réseau électrique. Ce produit bénéficie d’un dissipateur thermique intégré qui optimise sa dissipation de chaleur, garantissant ainsi une fiabilité accrue dans les environnements industriels.
Selon les données techniques, le variateur offre une fréquence de sortie ajustable de 0,1 à 599 Hz, avec une fréquence de découpage nominale fixe de 4 kHz, pouvant être modulée entre 1 et 16 kHz. Il supporte des contrôles vectoriels du flux de courant, avec ou sans capteur, ainsi qu’un mode de commande tension/fréquence personnalisé. La connectivité est assurée via des protocoles Modbus et CANopen, avec plusieurs types de connecteurs RJ45 prévus à cet effet, facilitant l’intégration dans des architectures d’automatisation complexes. Par ailleurs, des cartes d’extension de communication et d’interfaces programmable (“Controller Inside”) peuvent être ajoutées pour personnaliser les fonctions selon les besoins spécifiques du projet industriel.
Applications industrielles et aspects d’intégration
Le variateur ATV71H075N4 est destiné aux installations industrielles nécessitant un contrôle performant des moteurs électriques. Son utilisation est particulièrement adaptée aux secteurs où la précision du contrôle de vitesse, la robustesse et la conformité aux normes sont des critères essentiels. Typiquement, il convient aux systèmes d’entraînement de moteurs synchrones et asynchrones dans des applications telles que les convoyeurs, pompes, ventilateurs, compresseurs et autres équipements industriels nécessitant une modulation fine de la vitesse.
Pour l’intégration, son design compact et modulaire permet une installation aisée dans des armoires industrielles avec différentes configurations de montage recommandées (types A, B et C). La ventilation est un facteur clé à prendre en compte pour assurer un refroidissement adéquat, et il est recommandé d’utiliser des grilles ou un système de ventilation forcée si nécessaire. L’ATV71H075N4 offre également des protections complètes contre les surcharges, pertes de phases, surtensions et autres défauts électriques, renforçant ainsi la sécurité et la pérennité des installations. Sa compatibilité avec de nombreux standards industriels facilite son intégration dans des systèmes automatisés complexes.
Données techniques détaillées du variateur ATV71H075N4
Caractéristiques électriques et fonctionnelles
Le variateur ATV71H075N4 est spécifiquement conçu pour une alimentation triphasée comprise entre 380 et 480 volts, avec une tolérance de -15 à +10%. Il accepte une fréquence d’alimentation de 50 à 60 Hz, avec des limites opérationnelles de 47,5 à 63 Hz. Le courant de ligne nominal est de 3 A pour 480 V et 3,7 A pour 380 V, tandis que le courant de sortie nominal est de 2,1 A à 460 V et 2,3 A à 380 V, tous à une fréquence de découpage de 4 kHz.
La fréquence de sortie est réglable de 0,1 Hz à 599 Hz, et la fréquence de commutation peut être ajustée entre 1 et 16 kHz, avec un facteur de réduction applicable entre 4 et 16 kHz. En termes de contrôle moteur, le produit offre plusieurs profils, notamment le contrôle vectoriel du flux de courant avec capteur (FVC) ou sans capteur (SFVC), ainsi que des modes tension/fréquence (2 ou 5 points) et un système ENA pour charges déséquilibrées. Ce variateur assure également la compensation automatique ou réglable du glissement moteur, garantissant des performances optimales.
Tableau des spécifications techniques
| Caractéristique | Valeur |
|---|---|
| Puissance | 0,75 kW (1 HP) |
| Tension d’alimentation | 380 – 480 V triphasé (-15% à +10%) |
| Courant de ligne nominal | 3 A à 480 V, 3,7 A à 380 V |
| Courant de sortie nominal | 2,1 A (460 V), 2,3 A (380 V) à 4 kHz |
| Fréquence de sortie | 0,1 – 599 Hz |
| Fréquence de découpage | 4 kHz nominale, ajustable de 1 à 16 kHz |
| Filtre CEM | Intégré |
| Dissipateur thermique | Intégré |
| Protection IP | IP20 |
| Poids | 3 kg |
| Dimensions (HxLxP) | 230 x 130 x 175 mm |
| Protocoles de communication | Modbus, CANopen |
| Nombre d’entrées analogiques | 2 |
| Nombre de sorties analogiques | 1 |
| Nombre d’entrées logiques | 7 |
| Nombre de sorties logiques | 2 |
Integration et conformité dans les environnements industriels
Recommandations pour le montage et la ventilation
Pour garantir une performance optimale du variateur ATV71H075N4, son installation doit respecter certaines recommandations spécifiques. Il est essentiel d’installer l’unité verticalement, en évitant la proximité de sources de chaleur afin de prévenir toute surchauffe. Un espace libre adéquat doit être laissé autour du variateur pour permettre une circulation de l’air efficace du bas vers le haut, favorisant ainsi son refroidissement naturel. Dans des environnements confinés, il est conseillé d’utiliser des grilles de ventilation ou, si nécessaire, un système de ventilation forcée muni de filtres adaptés. Pour une protection accrue contre la poussière et l’humidité, le variateur peut être monté dans une armoire métallique étanche de degré IP54, ce qui permet de maintenir une température interne atteignant jusqu’à 50 °C.
Le variateur est livré avec un capot de protection qui, une fois retiré, confère un degré de protection IP20. Ce capot peut varier selon les modèles et doit être retiré pour certains montages, notamment dans des enceintes étanches. Les connecteurs et les bornes sont situés en bas de l’appareil, facilitant ainsi les opérations de câblage. Il est recommandé d’installer des suppresseurs d’interférences sur tous les circuits inductifs proches ou partageant le même circuit que le variateur, comme les relais, contacteurs, électrovannes ou éclairages fluorescents, afin de réduire les perturbations électromagnétiques.
Normes, certifications et environnement d’utilisation
L’ATV71H075N4 respecte de nombreuses normes industrielles garantissant sa fiabilité et conformité sur divers marchés. Il est conforme aux normes CEI 60721-3-3 classes 3S2 et 3C1 pour les environnements industriels sévères, aux normes EN 61800-3 catégories C2 pour les environnements 1 & 2, ainsi qu’aux normes EN/IEC 61800-5-1 relatives aux variateurs de fréquence. Du point de vue de la compatibilité électromagnétique, il satisfait aux exigences strictes des tests d’immunité et d’émission radioélectrique (CEI 61000-4-2 à 4-6 et CEI 61000-4-11).
Il est également certifié CE, UL Type 1, CSA, NOM 117, C-Tick et GOST, ce qui permet son utilisation dans un large éventail de contextes industriels à travers le monde. Le produit supporte un degré de pollution 2 selon EN/IEC 61800-5-1 et offre une résistance aux vibrations et chocs mécaniques conformes aux normes EN/IEC 60068-2-6 et 60068-2-27. L’ATV71H075N4 est conçu pour fonctionner dans une plage de températures ambiantes de -10 à 50 °C sans dégradation de ses performances et peut être stocké entre -25 et 70 °C. Il est dimensionné pour une installation jusqu’à une altitude maximale de 1000 mètres sans dérating, avec une réduction progressive en altitude supérieure.
