Présentation du variateur de fréquence ATV320U22N4C
Fonctionnalités principales et domaine d’application

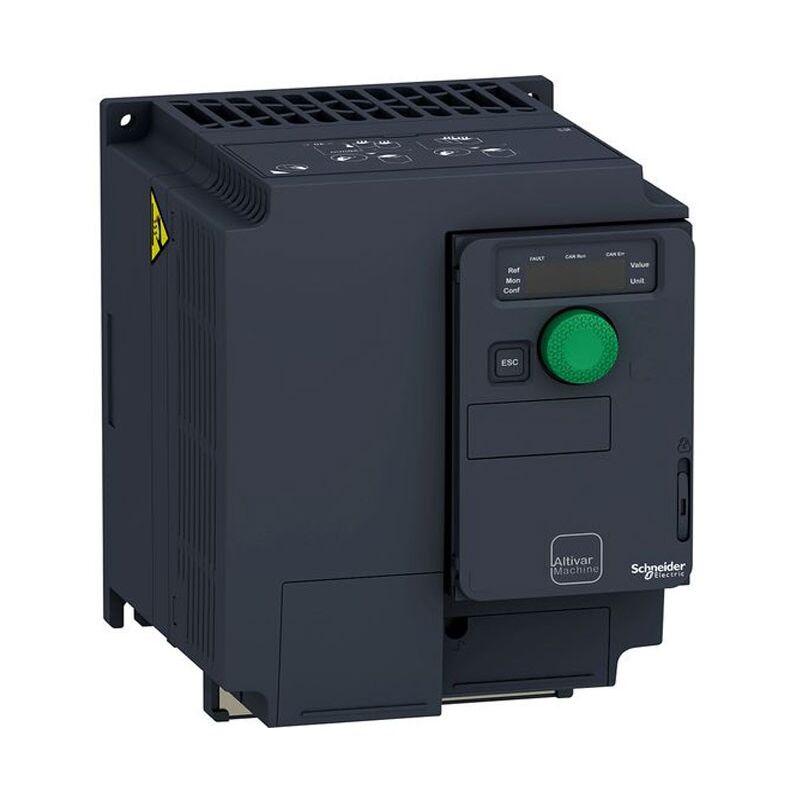

Le variateur de fréquence ATV320U22N4C, conçu par Schneider Electric, appartient à la gamme Altivar 320. Il s’agit d’un variateur compact, triphasé, spécialement conçu pour les machines industrielles nécessitant une gestion précise et efficace de la vitesse de moteurs électriques. Sa puissance nominale est de 22 kW avec une tension d’alimentation comprise entre 380 et 500 V triphasé. Ce type de variateur est très utilisé dans les industries où la régulation fine du moteur est essentielle pour améliorer la productivité tout en réduisant la consommation énergétique.
Cet équipement est particulièrement apprécié pour sa compacité et sa robustesse, permettant une installation aisée même dans des espaces restreints. Ce variateur est conçu pour des applications industrielles variées, telles que la commande des pompes, ventilateurs, convoyeurs ou machines-outils. Il contribue à optimiser le fonctionnement des machines en adaptant leur vitesse de manière fluide, réduisant l’usure mécanique et augmentant la durée de vie des équipements associés.
Avantages liés à l’intégration dans les systèmes industriels
Le variateur ATV320U22N4C offre une flexibilité d’intégration remarquable grâce à sa compatibilité avec une large gamme de moteurs asynchrones et synchrones. Il intègre des fonctionnalités avancées pour le contrôle des machines, comme la gestion énergétique et la régulation de couple, qui permettent d’améliorer la précision et la réactivité des installations industrielles. De plus, il est équipé d’une interface homme-machine intuitive facilitant la configuration et le diagnostic, ce qui est un atout pour les équipes de maintenance et d’ingénierie.
La conformité à la norme CEM (Compatibilité Électromagnétique) et un indice de protection IP20 garantissent une opération fiable dans les environnements industriels standards. Ce variateur est conçu pour réduire les perturbations électromagnétiques tout en offrant une protection suffisante contre les corps étrangers solides et les contacts accidentels. Ainsi, il participe à sécuriser les processus industriels tout en maintenant une performance optimale.
Données techniques détaillées du variateur ATV320U22N4C
Caractéristiques électriques et mécaniques
Le variateur ATV320U22N4C est conçu pour une alimentation triphasée de 380 à 500 volts, avec une puissance nominale de 22 kW. Il délivre un courant maximum de 42 A, adapté à la commande efficace des moteurs industriels de puissance moyenne. Ce variateur supporte une fréquence de sortie variable, jusqu’à 500 Hz, ce qui permet un contrôle très précis de la vitesse des moteurs, une caractéristique essentielle pour les applications nécessitant une adaptation fine des performances.
La conception compacte du variateur, associée à son poids modéré, facilite son installation dans des armoires électriques ou directement sur les machines. Son indice de protection IP20 assure une protection standard dans les environnements industriels intérieurs, tout en respectant les normes de sécurité et d’électromagnétisme. Sa robustesse est renforcée par une conception optimisée pour le fonctionnement en continu, garantissant une durabilité et une fiabilité accrues.
Tableau des spécifications techniques
| Caractéristique | Détail |
|---|---|
| Modèle | ATV320U22N4C |
| Gamme | Altivar 320 |
| Puissance nominale | 22 kW |
| Tension d’alimentation | 380 à 500 V triphasé |
| Courant nominal | 42 A |
| Fréquence de sortie | 0-500 Hz |
| Indice de protection | IP20 |
| Compatibilité électromagnétique | Conforme CEM |
| Type de moteur | Asynchrone et synchrone |
| Interface utilisateur | Interface intégrée avec écran et boutons |
| Dimensions (L x H x P) | Compact, poids modéré |
Utilisation et intégration dans les systèmes industriels
Facilité d’installation et d’utilisation
Le variateur ATV320U22N4C est conçu pour une installation rapide et intuitive. Sa compacité permet de l’intégrer facilement dans les armoires électriques ou directement sur des machines, sans impact important sur l’encombrement. Les connecteurs et l’interface utilisateur sont pensés pour simplifier le câblage et la programmation. L’écran et les commandes intégrées facilitent la mise en service, la configuration des paramètres et le diagnostic, permettant ainsi une gestion optimale des processus industriels sans nécessiter d’outils supplémentaires complexes.
Les fonctionnalités préconfigurées permettent de réduire le temps d’ingénierie et d’adaptation, ce qui est un avantage clé en milieu industriel où chaque minute de production compte. La documentation et les supports fournis par Schneider Electric assurent une prise en main efficace par les équipes techniques, que ce soit pour la première installation ou la maintenance préventive et corrective.
Robustesse et conformité pour les environnements industriels
L’ATV320U22N4C répond aux exigences des milieux industriels en termes de robustesse et de protection. Son indice IP20 est adapté aux environnements propres ou modérément exposés à la poussière et aux contacts accidentels. Il bénéficie aussi d’une conformité stricte aux normes CEM, ce qui minimise les risques d’interférences électromagnétiques avec les autres équipements. Cette caractéristique est essentielle pour garantir un fonctionnement fiable et sécurisé des installations automatisées.
Ce variateur supporte par ailleurs des conditions d’utilisation en température standard allant jusqu’à 40°C en fonctionnement normal, avec des possibilités de maintien de performance dans une plage plus large avec des précautions adéquates. Ces propriétés en font un équipement fiable pour la majorité des applications industrielles, contribuant à la pérennité et à la stabilité des systèmes automatisés dans lesquels il est intégré.
