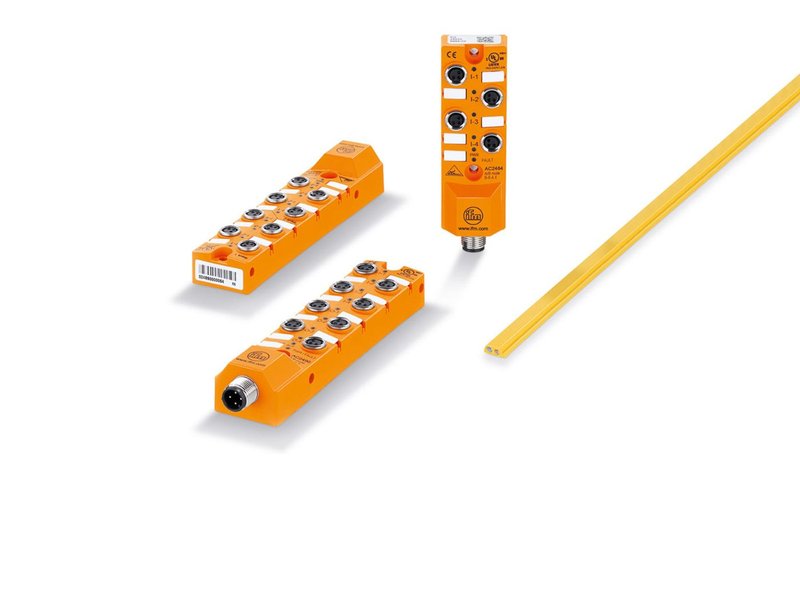

Présentation du module AC2489
Caractéristiques générales et fonctions clés
Le module AC2489 d’ifm electronic est un module d’entrée AS-Interface compact, conçu pour des applications industrielles nécessitant à la fois robustesse et compacité. Son format CompactLine permet une intégration aisée même dans des espaces restreints grâce à ses dimensions précises de 134,5 x 30 x 23,5 mm. Ce module est équipé de connecteurs CompactM8 et supporte 2 groupes d’entrées, chaque groupe comprenant 4 entrées digitales (DI) configurables sur les bus A et B du système AS-i. Il est destiné à la collecte et la transmission fiable des signaux numériques issus de capteurs et autres dispositifs d’automatisation, assurant un lien efficace entre le terrain et les systèmes de contrôle. Le design du AC2489 intègre une protection élevée contre les environnements industriels exigeants, avec des degrés de protection IP65, IP67 et IP68, le rendant résistant à la poussière, aux jets d’eau et à l’immersion temporaire. Ce module répond ainsi aux normes industrielles strictes en matière de robustesse et de fiabilité. Grâce à ses LEDs d’état facilement visibles, il offre une surveillance en temps réel de son fonctionnement et de l’état des signaux, facilitant les diagnostics et la maintenance sur site.
Adaptabilité et utilité dans les systèmes automatisés
Le module AC2489 est particulièrement adapté aux réseaux AS-Interface utilisés dans les installations automatisées, apportant une solution efficace et modulaire pour la gestion des entrées digitales. Sa compatibilité avec le standard AS-i permet une communication simple et normalisée avec les systèmes de contrôle, favorisant l’intégration dans des architectures industrielles hybrides ou complexes. Ce module facilite la réduction du câblage et l’amélioration de la structure du réseau grâce à la technologie AS-Interface, qui centralise la gestion de nombreuses entrées et sorties sur un bus unique à faible coût. De plus, la conception compacte du AC2489 lui permet d’être installé directement sur le terrain, au plus près des capteurs, ce qui améliore la précision des données et diminue les délais de transmission. Ce positionnement stratégique contribue également à optimiser l’espace dans les armoires électriques et à simplifier l’organisation des composants d’automatisation. En résumé, le module AC2489 est un élément clé pour les ingénieurs et décideurs souhaitant mettre en œuvre des solutions fiables, efficaces et économes en espace pour la collecte de données numériques dans les systèmes industriels avancés.
Données techniques du module AC2489
Dimensions et aspects physiques
Le module AC2489 présente des dimensions compactes de 134,5 mm de longueur, 30 mm de largeur et 23,5 mm de hauteur, permettant une installation flexible dans des environnements industriels confinés. Son poids net est de 152 grammes, ce qui facilite sa manipulation et son montage. Grâce à son format CompactM8, ce module assure un câblage simplifié, limitant l’encombrement tout en offrant une robustesse mécanique adaptée. La résistance élevée aux chocs et vibrations est assurée par un boîtier entièrement encapsulé, garantissant une protection fiable des composants internes dans des conditions industrielles sévères. Le module bénéficie d’une protection IP65, IP67 et IP68, assurant l’étanchéité contre la poussière et l’immersion temporaire, conditions typiques des environnements industriels humides ou poussiéreux.
Spécifications électriques et fonctionnelles
| Caractéristique | Description |
|---|---|
| Type de produit | Module d’entrée AS-Interface |
| Nombre d’entrées digitales | 2 groupes x 4 DI (A/B) |
| Connexion | Connecteur CompactM8 |
| Protection | IP65, IP67, IP68 |
| Dimensions (L x l x H) | 134,5 x 30 x 23,5 mm |
| Poids | 152 g |
| Fabricant | ifm electronic |
| Pays d’origine | Allemagne (DE) |
| Référence fabricant | AC2489 |
| Normes et Classes | Conforme aux standards AS-Interface, Classification ECLASS 27259090 |
Intégration industrielle et avantages opérationnels
Installation simplifiée et robustesse accrue
Le module AC2489 est conçu pour offrir une installation rapide et intuitive sur le terrain, avec un montage par vis simple qui optimise le temps de mise en service. Sa conception robuste, renforcée par une encapsulation complète, assure une excellente résistance aux sollicitations mécaniques telles que les chocs et les vibrations, conditions fréquentes dans les environnements industriels modernes. Les indicateurs LED intégrés apportent un retour visuel immédiat sur le status opérationnel du module et la détection d’éventuelles anomalies, ce qui facilite la maintenance préventive et les interventions rapides. En outre, la protection élevée contre les agressions externes (poussières, eau) garantit une longue durée de vie même dans les contextes d’utilisation les plus difficiles, contribuant à la fiabilité globale des systèmes d’automatisation où ce module est déployé.
Avantages dans les réseaux AS-Interface et applications
Grâce à sa compatibilité avec le bus AS-Interface, le module AC2489 s’intègre parfaitement dans les infrastructures industrielles cherchant à optimiser la gestion des signaux d’entrée. Cette interconnexion permet de réduire considérablement le câblage en centralisant la transmission des données sur un unique bus, favorisant ainsi une architecture réseau simplifiée et évolutive. Le module s’adresse principalement aux applications nécessitant une acquisition rapide et fiable des signaux digitaux, notamment dans les secteurs de l’automatisation des bâtiments, de la production industrielle, ainsi que dans les installations de contrôle d’accès ou de sécurité. Son format compact et ses performances élevées en font un composant précieux pour les ingénieurs et intégrateurs qui développent des solutions modulaires, efficaces et adaptées aux contraintes des environnements industriels actuels.
