Présentation générale du produit A22TK-2LL-12-01-SJ
Caractéristiques principales et conception

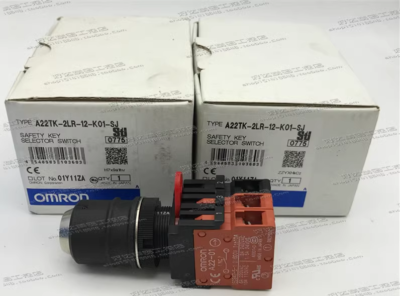

Le commutateur de sélection à clé de sécurité A22TK-2LL-12-01-SJ d’Omron est un composant conçu pour offrir un contrôle sécurisé et fiable dans les environnements industriels. Ce modèle fait partie de la série A22TK, reconnue pour son mécanisme d’ouverture directe qui améliore la sécurité opérationnelle en empêchant la réactivation non intentionnelle des machines ou processus. Ce commutateur est doté d’une unité opérative de type clé avec une fonction de prévention de chute de clé, assurant ainsi que la clé ne puisse être retirée que dans une position prédéfinie, favorisant une opération sûre et contrôlée. La conception inclut deux positions de cran, ce qui permet un contrôle précis des états de commutation. Le mécanisme de libération de la clé est situé sur la gauche, tout comme la position de fermeture du contact normalement fermé (NC). Cette configuration facilite l’intégration dans des systèmes où la disposition spatiale et la séquence des opérations sont critiques pour la sécurité.
Applications industrielles et utilité
Dans le domaine industriel, le A22TK-2LL-12-01-SJ trouve son utilité dans les applications où la sécurité est une exigence majeure. Il est particulièrement adapté pour les systèmes nécessitant une sélection ou une activation par clé pour éviter les accès ou mises en marche non autorisés. Les secteurs tels que la fabrication, l’automatisation de processus, les équipements de production automatisée, et les installations nécessitant un verrouillage sécurisé bénéficient de ce type d’interrupteur. Grâce à son design robuste et sa conformité aux normes industrielles, il sert efficacement dans la protection des opérateurs et des équipements tout en facilitant le respect des protocoles de sécurité. La disponibilité de contact double-pôle double-throw (DPST) normalement fermé (NC) et de contact simple-pôle simple-throw (SPST) normalement ouvert (NO) offre une grande flexibilité dans la conception des circuits de sécurité, permettant une surveillance complète et des fonctionnalités de commande optimisées.
Données techniques du commutateur A22TK-2LL-12-01-SJ
Spécifications électriques et mécaniques
Le commutateur A22TK-2LL-12-01-SJ présente des spécifications robustes adaptées aux environnements industriels exigeants. Il est équipé de bornes à vis M3.5, assurant une connexion fiable et sécurisée. La fréquence permissible de fonctionnement est de 30 opérations par minute tant électrique que mécanique, ce qui garantit une durabilité et une performance adaptées aux usages intensifs. Il supporte une résistance d’isolement minimale de 100 MΩ sous 500 VDC, et une résistance diélectrique élevée de 2500 VAC à 50/60 Hz durant une minute entre les bornes du même pôle ainsi qu’entre les bornes et la terre, assurant une isolation optimale. Le commutateur résiste aux vibrations et chocs, avec une capacité à supporter des vibrations à double amplitude de 1,5 mm à 10-55 Hz sans dysfonctionnement (1 ms max) et des chocs jusqu’à 1000 m/s² pour destruction et 250 m/s² pour dysfonctionnement.
Tableau des caractéristiques techniques
| Caractéristique | Détail |
|---|---|
| Type | Commutateur de sélection à clé de sécurité |
| Classification | Type avec prévention de chute de clé |
| Opération | Type clé, 2 positions (2 crans) |
| Position de libération de clé | Gauche |
| Position de fermeture contact NC | Gauche |
| Configuration des contacts | DPST-NC + SPST-NO |
| Charge nominale | 10 A courant traversant |
| Charges AC (crête) | 10 A à 24 VAC, 1 A à 110 VAC, 6 A à 220 VAC, 3 A à 380 VAC, 2 A à 440 VAC (résistif) |
| Charges DC (crête) | 10 A à 24 VDC, 2 A à 110 VDC, 0,6 A à 220 VDC, 0,2 A à 380 VDC (résistif) |
| Température de fonctionnement | -20 à 70 °C (sans condensation ni gel) |
| Humidité | Fonctionnement entre 35 % et 85 % d’humidité relative |
| Degré de protection | IP65 à l’avant du panneau |
| Classe de protection contre choc électrique | Classe II |
| Pollution | Degré 3 selon EN60947-5-1 |
Intégration et compatibilité dans les systèmes industriels
Compatibilité avec les accessoires et autres composants
Le commutateur A22TK-2LL-12-01-SJ est conçu pour une intégration aisée avec divers accessoires et composants de la série A22TK. La compatibilité avec des boîtiers de commande, notamment les modèles A22Z-B101Y (boîtier jaune à un trou en polycarbonate), permet d’adapter l’installation aux exigences spécifiques de protection et d’environnement. Cependant, certains boîtiers ne prennent pas en charge les blocs commutateurs monoblocs 2NO, 2NC, ou 1NO + 1NC, ainsi que certaines variantes alternatives d’action de l’A22. Le commutateur peut également utiliser les accessoires des modèles A22E, comme les blocs de commutation, les loquets de montage, les connecteurs et les plaques de verrouillage, facilitant ainsi le remplacement ou l’extension des systèmes existants.
Mise en œuvre et avantages pour l’ingénierie système
Intégrer le commutateur A22TK-2LL-12-01-SJ dans un système industriel garantit une fiabilité améliorée et une sécurité renforcée au niveau des commandes. Son mécanisme à clé avec prévention de chute assure un contrôle rigoureux de l’accès, réduisant les risques d’erreurs humaines ou de manipulation non autorisée. La diversité des configurations de contact et le haut niveau de résistance mécanique et électrique facilitent son adaptation à des environnements industriels variés, des chaînes de production automatisées aux installations complexes nécessitant une gestion stricte des opérations. De plus, la robustesse de son étanchéité IP65 protège contre la poussière et les projections d’eau, un avantage dans les milieux industriels exigeants. Ces caractéristiques en font un choix incontournable pour les ingénieurs et décideurs industriels soucieux d’améliorer la sécurité et la fiabilité de leurs installations.
