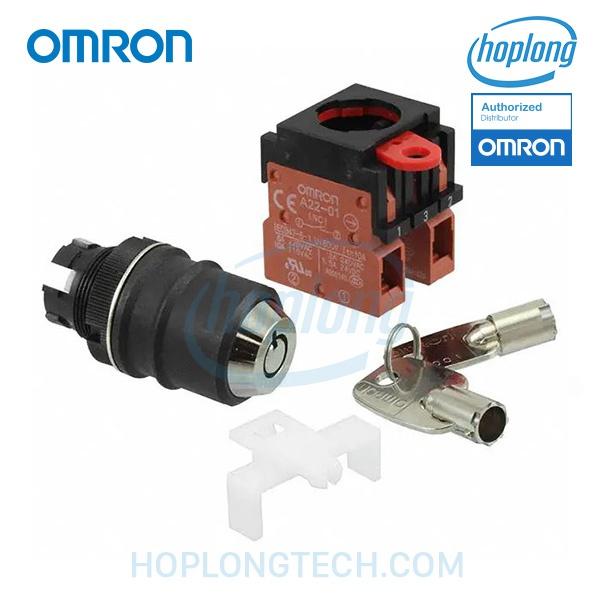

Présentation du produit A22TK-2LL-02-01-SJ
Fonction et usage du safety key selector switch
Le A22TK-2LL-02-01-SJ est un commutateur à clé de sécurité de la famille A22TK conçu par Omron, une référence en matière de composants industriels et de sécurité. Ce dispositif est destiné aux environnements industriels où la sécurité des opérations et la prévention des erreurs humaines sont primordiales. Ce commutateur permet un contrôle précis des machines grâce à une clé de type tubulaire amovible qui garantit que seuls les opérateurs autorisés peuvent activer ou désactiver un équipement.
Avec deux positions de commutation, ce type de switch répond aux besoins classiques de commande marche/arrêt tout en assurant une sécurité accrue. La clé peut être retirée uniquement en position définede sécurité (position gauche), évitant ainsi tout retour ou activation accidentelle. Son usage s’étend principalement aux lignes de production nécessitant un verrouillage et un contrôle d’accès, aux systèmes d’arrêt d’urgence, et aux dispositifs où la manipulation sécurisée doit être assurée par des personnels formés.
Applications industrielles et environnement d’utilisation
Ce produit s’intègre parfaitement dans des applications industrielles variées telles que l’automatisation de processus, la commande de machines d’assemblage, les dispositifs de sécurité dans les systèmes robotisés, ainsi que dans les cadres réglementaires exigeants la conformité aux normes de sécurité. Son degré de protection IP65 garantit une résistance élevée à la poussière et aux projections d’eau, ce qui le rend adapté aux environnements industriels rigoureux, y compris en milieux humides ou poussiéreux.
L’adaptation au montage sur panneau avec un diamètre de perçage standard de 22,3 mm facilite son intégration dans les armoires de commande et les panneaux opérateurs. Les ingénieurs et les décideurs industriels bénéficient ainsi d’un composant fiable et robuste, répondant aux exigences de sécurité mécanique et électrique, tout en proposant une durée de vie mécanique et électrique élevée, estimée à 100 000 cycles.
Données techniques détaillées du A22TK-2LL-02-01-SJ
Caractéristiques électriques et mécaniques principales
| Caractéristique | Description |
|---|---|
| Type de commutateur | Safety Key Selector Switch (Commutateur à clé de sécurité) |
| Modèle | A22TK-2LL-02-01-SJ |
| Nombre de positions | 2 positions (marche/arrêt) |
| Type de contact | DPST-NC (Double Pôle, Simple Tiroir, normalement fermé) |
| Angle de rotation | 90° |
| Clé amovible | Oui, clé tubulaire (non incluse), clé retirée uniquement à gauche |
| Courant nominal | 10 A (AC/DC) |
| Tension nominale | AC : 24-440 V selon charge DC : 24-380 V selon charge |
| Fréquence de fonctionnement permise | Électrique et mécanique : 30 opérations par minute |
| Résistance d’isolement | 100 MΩ minimum à 500 VDC |
| Force diélectrique | 2500 VAC entre bornes et masse (1 minute à 50/60 Hz) |
| Résistance aux vibrations | 10 à 55 Hz, 1,5 mm double amplitude, sans dysfonctionnement |
| Température de fonctionnement | -20 °C à 70 °C (sans condensation ni gel) |
| Humidité ambiante | 35% à 85% d’humidité relative |
| Degré de protection | IP65 en face avant |
| Mode de fixation | Montage sur panneau, trou circulaire de 22,3 mm de diamètre |
| Type de bornier | Vis M3.5 |
Normes et résistance environnementale
Le A22TK-2LL-02-01-SJ est conforme à la classification de protection contre les chocs électriques de classe II et résiste à la pollution de degré 3 selon la norme EN60947-5-1. Sa conception intègre un mécanisme d’ouverture directe garantissant la coupure sûre des contacts, assurant ainsi la sécurité avant toute intervention sur la machine.
Son indice de protection IP65 certifie que le commutateur est totalement protégé contre les poussières et les jets d’eau. La construction robuste comprend des caractéristiques de résistance aux chocs, supportant des chocs mécaniques jusqu’à 1000 m/s² sans destruction et 250 m/s² sans dysfonctionnement. Cette robustesse assure une utilisation fiable dans les environnements industriels sévères, y compris ceux avec vibrations mécaniques fréquentes ou chocs accidentels.
Aspects fonctionnels et avantages spécifiques
Mécanisme de sécurité et intégration dans les systèmes
Ce commutateur est conçu pour offrir un contrôle sécurisé par l’utilisation d’une clé tubulaire qui empêche toute action non autorisée. Son mécanisme \ »key drop preventive\ » évite que la clé ne soit retirée accidentellement ou dans une position non sécurisée, ce qui est crucial pour les protocoles de purge et d’arrêt sécuritaire des machines. L’option de retirer la clé uniquement en position gauche (position de sécurité) renforce cette protection.
La fonction DPST-NC du switch permet de gérer simultanément deux circuits normalement fermés, offrant une double sécurité électrique pour couper l’alimentation ou activer des dispositifs de sécurité liés. Ce double circuit garantit une fiabilité renforcée dans les applications de contrôle critiques, par exemple dans la détection de position sécurisée ou le démarrage conditionnel de machines.
Durabilité et facilité d’installation
Ce modèle A22TK-2LL-02-01-SJ est prévu pour une durée de vie mécanique et électrique importante, avec 100 000 cycles de fonctionnement. Cela en fait un composant durable adapté à un usage intensif industriel. Sa conception ingénieuse avec borne à vis facilite son installation et sa maintenance, simplifiant l’intégration dans les panneaux de contrôle existants.
Grâce à son montage sur panneau standard et son indice de protection élevé, il peut être installé rapidement dans les environnements industriels exigeants, limitant les interruptions et optimisant la disponibilité des équipements. La reconnaissance mondiale de la marque Omron et la renommée de la série A22TK assurent un produit fiable conforme aux attentes des professionnels de l’industrie.
