Présentation générale du commutateur A165S-A2M-2
Caractéristiques fonctionnelles et design

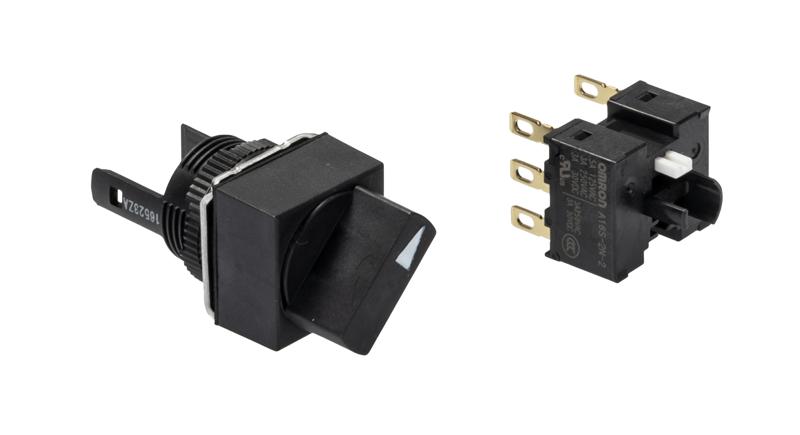

Le commutateur A165S-A2M-2 est un sélecteur rotatif de type bouton moleté conçu pour des applications industrielles nécessitant robustesse et fiabilité. Ce modèle se distingue par sa forme cylindrique avec un diamètre de 16 mm, offrant une compacité adaptée aux environnements contraints. Son objectif principal est de permettre une commande manuelle précise grâce à une poignée de forme carrée, de couleur noire, assurant une bonne prise en main et une manipulation aisée lors des opérations. Le commutateur est non lumineux, ce qui signifie qu’il ne possède pas d’éclairage intégré, une caractéristique qui convient à des environnements où une indication visuelle directement sur le bouton n’est pas requise. Le design intègre deux encoches ou positions distinctes, facilitant un contrôle binaire et clair des fonctions associées, avec un mécanisme de remise en position manuelle. Cette configuration permet d’éviter des activations involontaires et apporte une sécurité fonctionnelle complémentaire dans le processus de commande.
Utilisations professionnelles et secteurs d’application
Le A165S-A2M-2, avec ses spécifications techniques et sa construction IP65 résistante à l’huile, est destiné principalement à des secteurs industriels où une commande manuelle fiable est indispensable. Il trouve sa place dans les machines-outils, les tableaux de commande, ainsi que dans l’automatisation industrielle générale. Les ingénieurs et décideurs industriels privilégient ce type de commutateur pour son aptitude à fonctionner dans des milieux poussiéreux ou soumis à des projections d’huile, garantissant ainsi une durabilité accrue. Sa double fonction DPDT (double pôle double position) permet de commander deux circuits simultanément ou de changer d’état dans des systèmes complexes. Cette polyvalence est un atout majeur pour les applications requérant une sélection de mode ou un contrôle fonctionnel précis. En raison de sa conception robuste et de la sécurité offerte par la remise manuelle, ce produit s’adapte également aux environnements industriels où la fiabilité de la commande doit être assurée sans compromis.
Données techniques détaillées du A165S-A2M-2
Caractéristiques électriques et mécaniques
Le commutateur A165S-A2M-2 est conçu pour supporter des charges générales et des charges microélectriques à un niveau minimal de 1 mA à 5 V DC, ce qui le rend compatible avec une large gamme d’applications tant en courant alternatif qu’en courant continu. Sa forme de contact DPDT offre une double commutation sur deux circuits simultanés. En terme de concession électrique, il accepte une charge résistive de 5 A à 125 VAC ou 3 A à 250 VAC, ainsi qu’une charge résistive de 3 A à 30 VDC, suffisant pour des circuits de contrôle et commande classiques. La fréquence maximale d’opération électrique est de 10 opérations par minute, tandis que mécaniquement il peut supporter jusqu’à 20 opérations par minute, assurant longévité et robustesse dans des environnements industriels actifs.
Tableau des spécifications techniques
| Type de commutateur | Selector switch à bouton moleté |
|---|---|
| Diamètre | 16 mm cylindrique |
| Forme et couleur de la poignée | Carré, noir |
| Type d’éclairage | Non lumineux |
| Nombre d’encoches | 2 |
| Type de contact | DPDT (double pôle double position) |
| Charge nominale AC | 5 A à 125 VAC, 3 A à 250 VAC |
| Charge nominale DC | 3 A à 30 VDC |
| Type de terminal | Soudure |
| Remise en position | Manuelle |
| Indice de protection | IP65 résistant à l’huile |
| Plage de température | -10 à 55 °C en fonctionnement, -25 à 65 °C en stockage |
| Fréquence d’opération | Électrique : max. 10 opérations/minute, Mécanique : max. 20 opérations/minute |
| Résistance d’isolement | 100 MΩ minimum à 500 VDC |
| Résistance aux vibrations | 10 à 55 Hz, amplitude double de 1,5 mm (malfunction sous 1 ms) |
| Résistance aux chocs | Destruction : 500 m/s² max, Malfunction : 150 m/s² max |
Avantages et intégration dans les systèmes industriels
Robustesse et fiabilité en conditions industrielles
Le commutateur A165S-A2M-2 est conçu pour résister aux contraintes environnementales sévères rencontrées dans l’industrie. Son indice IP65 garantit une protection élevée contre la poussière et les jets d’eau, ainsi qu’une résistance aux éclaboussures d’huile, qualités essentielles pour des applications dans des usines ou des ateliers mécaniques. Sa résistance à la vibration et aux chocs mécaniques assure une performance stable et durable, limitant les risques de défaillance ou de dysfonctionnement dans les conditions d’utilisation difficiles. Le choix d’une remise manuelle assure un contrôle volontaire et sécurisé de l’état du commutateur, prévenant tout changement accidentel d’état en cours de fonctionnement. Ces caractéristiques favorisent son intégration dans des installations où la continuité de service et la sécurité opérationnelle sont primordiales.
Compatibilité et facilité d’intégration
Grâce à sa conception standardisée et ses dimensions compactes, le A165S-A2M-2 s’intègre aisément dans la plupart des panneaux de commande et ensembles mécatroniques industriels. Le type de connexion par terminal à souder facilite son montage sur circuits imprimés ou systèmes câblés tout en assurant une excellente fiabilité électrique. La double fonction DPDT apporte une grande flexibilité d’utilisation, permettant de piloter deux circuits de manière indépendante ou simultanée, ce qui est idéal pour des applications complexes nécessitant une commande multi-voies. De plus, avec une plage opérationnelle couvrant des températures industrielles classiques, ce commutateur trouve une compatibilité étendue, du fonctionnement dans des ateliers à des environnements de production plus exigeants. Son usage est optimisé pour les ingénieurs et techniciens qui recherchent un composant robuste, facilement intégrable et répondant à des normes industrielles strictes.
