Présentation du produit A165S-A2A-1
Caractéristiques générales du commutateur sélecteur

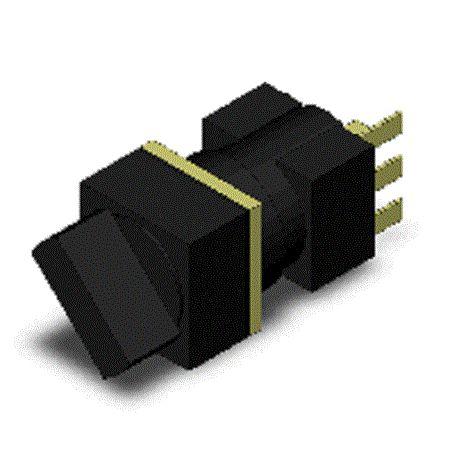

Le modèle A165S-A2A-1 est un commutateur sélecteur de type bouton moleté conçu par Omron Automation and Safety. Ce produit est une version non éclairée, avec un design carré et une couleur noire pour la partie opérative, caractérisé par deux crans et une fonction de réinitialisation automatique vers la gauche. Ce commutateur est un composant électromécanique de type SPDT (Single Pole Double Throw), capable de supporter des charges générales à microcharges. Son mode de connexion utilise des bornes à souder, optimisées pour une installation panneau inviolable, renforcée par une protection contre les infiltrations (type IP65 résistante à l’huile). Il s’intègre parfaitement dans les applications industrielles exigeant robustesse, durabilité et fiabilité, notamment dans des environnements nécessitant une résistance aux poussières et à l’huile.
Applications industrielles et utilisations typiques
Ce commutateur sélecteur est largement utilisé dans les systèmes de commande industrielle pour assurer la sélection entre différentes fonctions ou états d’une machine ou d’un process. Sa conception compacte (diamètre cylindre de 16 mm) et sa résistance à l’environnement industriel rigoureux en font un choix privilégié pour les panneaux de contrôle, les équipements de machinerie ainsi que les dispositifs de sécurité où un signal précis et fiable est primordial. De plus, sa capacité à opérer dans une large plage de températures (-10 °C à 55 °C) et son indice de protection élevé garantissent un fonctionnement stable même dans des conditions difficiles. Les ingénieurs et intégrateurs industriels trouvent dans ce produit une solution robuste pour la conception des interfaces homme-machine (IHM) dans les domaines de l’automatisation, de la production manufacturière et des systèmes de contrôle avancés.
Données techniques détaillées du A165S-A2A-1
Spécifications électriques et mécaniques
Le commutateur sélecteur A165S-A2A-1 supporte un courant maximal de 5 A sous 125 VAC en charge résistive et 3 A sous 30 VDC, ce qui lui permet de gérer à la fois des circuits de puissance et des signaux de commande. Il présente une résistance à l’isolation d’au moins 100 MΩ à 500 VDC, garantissant une robustesse électrique adéquate contre les fuites de courant. La tenue diélectrique est élevée, avec des capacités allant jusqu’à 2000 VAC entre les bornes de polarités différentes et la terre. Le cycle de vie électrique du commutateur est estimé à 100 000 opérations tandis que sa durée mécanique atteint 250 000 cycles, témoignant de sa longévité en usage intensif. La fréquence maximale d’opération est de 10 cycles par minute pour l’usage électrique et 20 cycles par minute mécaniquement.
Caractéristiques physiques et environnementales
| Type | Commutateur sélecteur bouton moleté |
|---|---|
| Forme | Corps cylindrique 16 mm de diamètre, partie opérative carrée noire |
| Nombre de crans | 2 crans |
| Réinitialisation | Réinitialisation automatique vers la gauche |
| Forme de contact | SPDT |
| Connexion | Bornes à souder |
| Protection | IP65 résistante à l’huile |
| Plage de températures | -10 °C à 55 °C en fonctionnement |
| Humidité ambiante | 35 à 85 % en fonctionnement |
| Résistance aux vibrations | 10 à 55 Hz, 1.5 mm double amplitude |
| Résistance aux chocs | Jusqu’à 500 m/s² en destruction, 150 m/s² en malfunction |
Aspects fonctionnels et linéaire de gamme
Fonctionnement et intégration dans des systèmes de contrôle
Le A165S-A2A-1 fonctionne comme un commutateur à deux positions avec fonction momentané ON, permettant aux professionnels de contrôler précisément les circuits à travers une interface simple et robuste. Sa fonction SPDT autorise le basculement entre deux circuits électriques, ce qui est idéal pour la sélection manuelle dans les applications industrielles nécessitant une commande précise des actions. Le couple d’opération est limité à 0,1 N.m maximum, optimisant ainsi l’effort nécessaire pour l’utilisation tout en assurant une résistance suffisante contre les actions involontaires.
Positionnement dans la gamme A165S et accessibilité
Ce modèle fait partie de la série A165S/W de commutateurs bouton moleté de diamètre 16 mm proposée par Omron. La gamme inclut différentes formes de boutons (carré, rond, rectangulaire) et options d’éclairage, ce qui offre une flexibilité pour répondre aux besoins spécifiques des projets industriels. Le A165S-A2A-1 est l’option non éclairée avec une disposition carrée et est compatible avec divers accessoires et outils dédiés (extraction, adaptateurs, caches de panneau), facilitant la maintenance et l’adaptation à différents environnements opératoires. Cette série est également conforme aux standards de protection et certifications telles que UL, TUV garantissant la conformité aux exigences internationales en matière de sécurité et performance.
