Présentation générale du module de sortie digitale 750-1500
Description et fonctionnalités principales

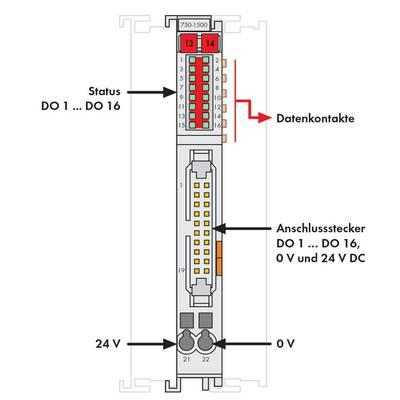

Le module 750-1500 de la série WAGO 750/753 est une sortie digitale offrant 16 canaux dans un format très compact avec une largeur de seulement 12 mm. Ce module est conçu pour transmettre des signaux binaires de commande émanant d’un automate industriel vers divers actionneurs tels que des électrovannes, contacteurs, relais, capteurs, ou autres charges électriques. La tension d’alimentation standard est de 24 VDC, ce qui correspond aux besoins courants dans de nombreuses applications industrielles. L’utilisation de câbles plats à 20 points permet une connexion efficace et ordonnée avec d’autres modules électroniques ou interfaces, favorisant ainsi une installation modulaire et flexible.
Applications industrielles et avantages opérationnels
Le module 750-1500 est adapté aux environnements industriels nécessitant un contrôle précis et fiable des actionneurs via des signaux numériques. Grâce à sa technologie de connexion CAGE CLAMP® pour l’alimentation, il assure une fixation sûre et durable des câbles d’alimentation 24 V. Le signal de chaque canal est signalé visuellement par une LED verte, simplifiant ainsi le diagnostic et la surveillance du système en temps réel. Sa conception robuste garantit une séparation galvanique entre le bus de terrain et les bornes à travers des optocoupleurs intégrés, ce qui améliore la protection contre les interférences électriques et garantit la sécurité des opérations. Ce module est ainsi idéal pour une large gamme d’applications automatisées dans les industries manufacturières, procédés, ou gestion des infrastructures.
Données techniques détaillées du module 750-1500
Caractéristiques techniques essentielles
Le module de sortie digitale 750-1500 présente les caractéristiques techniques suivantes qui en font un composant fiable et performant dans le domaine de l’automatisation industrielle :
- Nombre de sorties : 16 canaux digitaux
- Tension d’alimentation : 24 V DC
- Intensité par canal : jusqu’à 0,5 A
- Type de connexion : câble plat 20 points pour liaison à d’autres modules
- Méthode de fixation : montage sur rail DIN pour une intégration aisée dans les armoires électriques
- Mode de connexion des câbles d’alimentation : bornes CAGE CLAMP®
- Protection contre les interférences : séparation galvanique par optocoupleurs
- Indicateurs visuels : LED verte pour chaque canal indiquant l’état de sortie
Tableau récapitulatif des spécifications
| Attribut | Détail |
|---|---|
| Nombre de sorties | 16 sorties digitales |
| Tension d’alimentation | 24 V DC |
| Courant maximal par canal | 0,5 A |
| Type de sortie | Transistor (sortie TOR) |
| Connexion | Câble plat 20 points, bornes CAGE CLAMP® pour alimentation |
| Montage | Rail DIN standard |
| Protection | IP20 |
| Température de fonctionnement | 0°C à 55°C |
| Indicateurs | LED verte par canal |
| Normes et certifications | ATEX, IECEx, UL, CCCEx, EAC, INMETRO, KC |
Intégration et compatibilité dans les systèmes automatisés
Compatibilité avec l’écosystème WAGO et autres composants
Le module 750-1500 s’intègre parfaitement dans l’écosystème WAGO 750/753, reconnu pour sa modularité et sa facilité d’installation. Sa connexion par câble plat 20 points permet de l’interfacer aisément avec d’autres modules d’E/S ou interfaces de la série 704, facilitant la configuration personnalisée des systèmes d’automatisation. Le montage sur rail DIN standard garantit une installation rapide et compacte au sein d’armoires électriques industrielles, optimisant l’espace et simplifiant les opérations de maintenance.
Fonctionnalités supportant la performance industrielle
Ce module offre une réponse rapide et fiable pour le contrôle numérique des actionneurs grâce à ses sorties transistors de type tout ou rien. L’isolation galvanique par optocoupleur entre le bus de terrain et les sorties protège le système des perturbations électriques et assure la sûreté des circuits. Les LED d’état par canal facilitent la surveillance opérationnelle et les diagnostics de terrain, ce qui réduit les temps d’arrêt et améliore la productivité. Sa résistance aux vibrations et aux chocs ainsi que son indice de protection IP20 renforcent sa robustesse, lui permettant de fonctionner efficacement dans des environnements industriels exigeants.
