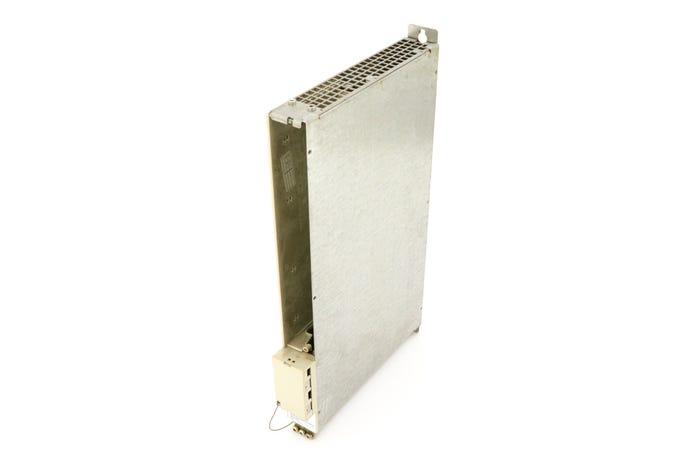

Présentation générale du variateur 6SN1123-1AA00-0HA1
Description du produit
Le variateur 6SN1123-1AA00-0HA1 fait partie de la gamme SIMODRIVE 611 de Siemens. Il s’agit d’un module de puissance conçu pour entraîner un seul axe, avec un courant nominal moteur de 8 A et un système de refroidissement interne intégré. Ce variateur est spécialement conçu pour les applications industrielles exigeantes nécessitant un contrôle précis et fiable de la puissance pour divers types de moteurs, notamment les moteurs brushless, asynchrones, linéaires, et moteurs de broche principale. Grâce à sa conception modulaire, il s’intègre parfaitement avec les modules de régulation du même système, formant ainsi une solution d’entraînement complète adaptée à des machines telles que les machines-outils, les presses, et les équipements automatisés industriels.
Usage et domaines d’application
Le module 6SN1123-1AA00-0HA1 est principalement utilisé dans les industries nécessitant un contrôle avancé des axes et broches. Il est adapté pour le pilotage de servomoteurs Siemens types 1FT6, 1FK6, 1FK7 ainsi que les moteurs linéaires 1FN, moteurs de broche 1PH et moteurs asynchrones normalisés. Il convient également pour des moteurs à arbre creux et électrobroches, ainsi que pour des moteurs d’autres marques dès lors qu’ils répondent aux exigences techniques telles que la modulation sinusoïdale et une isolation adaptée. Ce variateur apporte une solution flexible et performante dans le secteur de l’automatisation industrielle, où précision, robustesse et fiabilité sont essentielles pour assurer la qualité et la productivité des installations.
Données techniques du variateur 6SN1123-1AA00-0HA1
Dimensions et caractéristiques mécaniques
Ce module de puissance présente des dimensions compactes et un poids modéré, facilitant son intégration dans différents environnements industriels. Il mesure 29 cm de hauteur, 5 cm de largeur et 47 cm de longueur, avec un poids de 5 kg. Le module est doté d’un système de ventilation interne assurant un refroidissement efficace pour maintenir des performances optimales lors d’une utilisation prolongée et en pleine charge, garantissant ainsi une dissipation thermique adaptée.
Tableau récapitulatif des caractéristiques techniques
| Caractéristique | Détail |
|---|---|
| Référence | 6SN1123-1AA00-0HA1 |
| Type | Module de puissance variateur SIMODRIVE 611 |
| Nombre d’axes | 1 |
| Courant nominal moteur | 8 A |
| Refroidissement | Interne avec ventilation |
| Dimensions (H x L x P) | 29 cm x 5 cm x 47 cm |
| Poids | 5 kg |
| Moteurs compatibles |
|
Fonctionnalités et intégration industrielle
Compatibilité et options d’intégration
Le 6SN1123-1AA00-0HA1 s’intègre parfaitement avec les cartes de régulation Siemens telles que la série 6SN1118, permettant une gestion optimale du moteur et une adaptation précise aux exigences techniques spécifiques. La connexion est facilitée par des câbles d’énergie préconnectorisés et des câbles de bus système fournis avec le module. Pour garantir la conformité aux normes de compatibilité électromagnétique (CEM), des tôles de raccordement de blindage sont disponibles et doivent être montées sur le module. Cette attention portée à la compatibilité électromagnétique assure une excellente stabilité du système et réduit les risques d’interférences dans l’environnement industriel.
Adaptabilité et considerations techniques avancées
Ce module de puissance est conçu pour supporter des conditions d’utilisation variées, y compris des visites à haute altitude ou des températures ambiantes élevées, avec des consignes spécifiques pour ajuster les courants nominaux. Il permet le pilotage de moteurs avec différentes caractéristiques, y compris ceux avec une faible inductance de fuite, souvent rencontrés dans des applications nécessitant des fréquences stator élevées ou des courants nominaux importants. Le variateur est capable de limiter le courant de sortie via la carte de régulation utilisée, assurant ainsi une protection et un fonctionnement fiable du moteur. Ces fonctionnalités avancées confèrent au 6SN1123-1AA00-0HA1 la flexibilité nécessaire pour s’adapter à une large variété d’applications industrielles exigeantes.
