Présentation du module de puissance siemens 6SN1123-1AA00-0CA0
Description générale et contexte d’utilisation

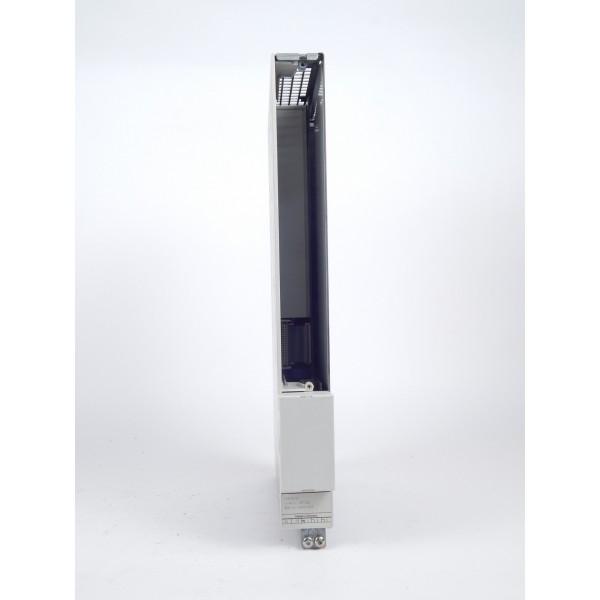

Le module de puissance Siemens 6SN1123-1AA00-0CA0 fait partie de la gamme Simodrive 611, conçue pour le pilotage précis et efficace des machines-outils et équipements industriels automatisés. Ce module est destiné à gérer un axe avec un courant nominal élevé de 50 A, équipé d’un système de refroidissement interne garantissant la stabilité thermique du composant. Il est compatible avec différents types de moteurs, incluant les servomoteurs Siemens 1FT5, 1FT6, moteurs asynchrones ainsi que les moteurs monophasés 1PH. Utilisé principalement dans des environnements industriels tels que la commande numérique, la robotique, et les systèmes de convoyage, ce module assure une régulation fine de la puissance délivrée pour un contrôle optimal des mouvements et positions.
Intégration dans les systèmes industriels
Le module 6SN1123-1AA00-0CA0 est conçu pour s’intégrer parfaitement aux systèmes Siemens Simodrive, notamment en association avec les cartes de régulation analogiques ou numériques de type 6SN1118. Il permet ainsi la commande efficace d’applications d’entraînement, telles que les avances et les broches principales dans les machines-outils CNC. Sa conception garantit la compatibilité avec une large gamme de moteurs industriels, notamment les servomoteurs haute performance 1FT6 et 1FK7, ainsi que les moteurs couples à entraînement direct 1FW6. Cette polyvalence en fait un composant clé pour les ingénieurs, installateurs et décideurs industriels soucieux de disposer d’un module robuste, fiable, et économique pour répondre aux impératifs modernes de production automatisée.
Données techniques détaillées
Caractéristiques électriques et mécaniques
Le module de puissance Siemens 6SN1123-1AA00-0CA0 se distingue par ses spécifications techniques adaptées aux exigences industrielles les plus strictes. Il supporte un courant nominal maximal de 50 A pour la gestion d’un seul axe, avec un système de refroidissement intégré pour assurer un fonctionnement à haute performance continue. Les courants moteurs nominaux compatibles sont :
- 25 A pour moteurs 1FT5
- 18 A pour moteurs 1FT6
- 24 A pour moteurs monophasés 1PH
- 24 A pour moteurs asynchrones
Cette variété de compatibilité en fait une solution flexible et puissante pour diverses configurations de machines automatisées.
Tableau récapitulatif des spécifications techniques
| Caractéristique | Détail |
|---|---|
| Référence produit | 6SN1123-1AA00-0CA0 |
| Type | Module de puissance Simodrive 611 |
| Nombre d’axes contrôlés | 1 axe |
| Courant nominal maximal | 50 A |
| Courants moteurs nominaux compatibles | 1FT5 (25 A), 1FT6 (18 A), 1PH (24 A), Asynchrone (24 A) |
| Refroidissement | Interne |
| Application type | Avance, broche principale dans machines-outils CNC |
| Pays d’origine | Allemagne |
| Poids net | 7 kg |
| Cycle de vie produit | Fin de support (produit retiré depuis 2004) |
| Conformité RoHS | Directive en cours |
Avantages techniques et applicatifs
Performance et efficacité énergétique
Grâce à son système de refroidissement intégré, le module 6SN1123-1AA00-0CA0 garantit une gestion thermique optimale qui permet de maintenir des performances constantes même dans des conditions d’utilisation prolongée et intensive. Cette caractéristique réduit les risques de surchauffe et prolonge la durée de vie du module et des équipements associés. La capacité à délivrer un courant élevé à un seul axe assure une grande précision dans la commande des moteurs, essentielle pour les applications mécaniques nécessitant un positionnement fin et une grande fiabilité.
Adaptabilité et intégration simplifiée
Ce module s’intègre aisément dans les architectures industrielles existantes exploitant les systèmes Siemens Simodrive, offrant une compatibilité étendue avec plusieurs types de moteurs et cartes de régulation. Cette flexibilité facilite la mise à niveau ou la maintenance des installations, permettant aux équipes d’ingénieurs et aux installateurs d’optimiser rapidement les performances machines sans nécessiter de changements majeurs dans l’infrastructure. Par ailleurs, son design compact avec refroidissement interne facilite l’implantation dans des espaces restreints, un véritable atout dans les environnements industriels complexes.
