Présentation générale du produit 6SN1118-0DG21-0AA1
Caractéristiques fonctionnelles et domaine d’application

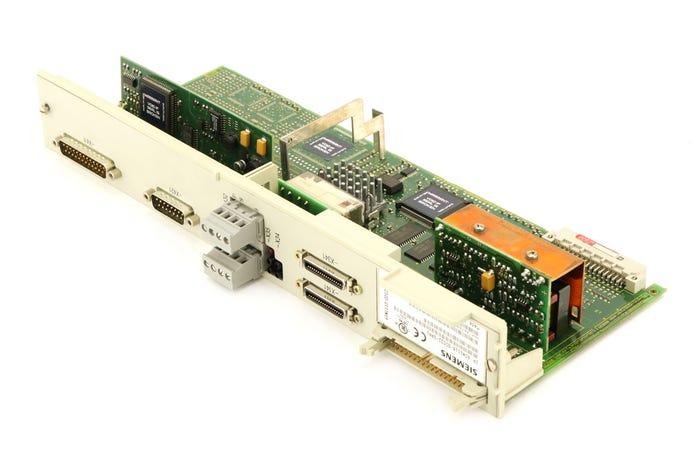

La carte 6SN1118-0DG21-0AA1 est un module de régulation digitale de la marque SIEMENS, destiné aux applications industrielles de commande d’entraînement numérique. Plus précisément, il s’agit d’une unité de contrôle de performance à boucle fermée SIMODRIVE 611-D fonctionnant sur un seul axe. Cette carte contrôle des moteurs compatibles des séries 1FT6, 1FK6, 1FN1, 1FE1 ainsi que 1PH, notamment pour des entraînements de broche principale (spindle drives) et d’alimentation associée. Elle est conçue pour s’intégrer dans des systèmes à commande numérique SIEMENS, notamment les variateurs SINUMERIK 840C et 840D, via un bus de communication.
Avantages pour les ingénieurs et installateurs industriels
Cette carte de régulation offre une haute performance grâce à sa fonction de boucle fermée pour un contrôle précis et fiable des moteurs industriels. La solution SIMODRIVE 611-D permet un pilotage optimisé des moteurs, avec un logiciel embarqué pouvant être chargé via un PC externe ou la commande numérique. La carte supporte différents systèmes de mesure de position directe, y compris les codeurs absolus via interfaces EnDat et SSI, garantissant une grande précision de contrôle et d’évaluation des mouvements moteurs. Testée en conditions réelles sur banc complet 611D avec un variateur et alimentation, elle assure robustesse et fiabilité pour les environnements exigeants. Son interface utilisateur identique entre les modes de contrôle MSD et FD simplifie la prise en main et les opérations de maintenance.
Données techniques détaillées du 6SN1118-0DG21-0AA1
Spécifications mécaniques et poids
La carte 6SN1118-0DG21-0AA1 présente des dimensions compactes permettant une intégration facile dans les équipements industriels. Ses dimensions sont de 32 cm de longueur, 14 cm de largeur et 5 cm de hauteur. Elle affiche un poids net de 0,5 kg, ce qui facilite son installation et manipulation dans les armoires électriques ou racks. Cette compacité est un atout pour les systèmes d’automatisation modernes où l’optimisation d’espace est essentielle.
Tableau résumé des caractéristiques principales
| Caractéristique | Détail |
|---|---|
| Référence produit | 6SN1118-0DG21-0AA1 |
| Type | Unité de contrôle de performance boucle fermée |
| Nombre d’axes | 1 axe |
| Compatibilité moteurs | 1FT6, 1FK6, 1FN1, 1FE1, 1PH |
| Interfaces de codeur | EnDat, SSI |
| Poids | 0,5 kg |
| Dimensions (L x l x H) | 32 x 14 x 5 cm |
| Série produit | SIMODRIVE 611 |
| Cycle de vie | Produit arrêté depuis 30/09/2021, fin de support imminent |
| Origine | Allemagne |
| Conformité RoHS | Non conforme RoHS |
| Poids emballage | 0,7 kg (selon source) |
| Langues supportées | Logiciel et paramétrage via logiciels et commandes numériques compatibles |
Usage technique et intégration en environnement industriel
Fonctionnalités avancées et configuration logicielle
Le 6SN1118-0DG21-0AA1 offre la possibilité de charger dans sa mémoire un logiciel de pilotage dédié pour contrôler le mode de fonctionnement FD (Field-oriented control) ou MSD (Multi-speed drive), ces deux modes disposant d’une interface utilisateur commune. Le firmware utilisateur est stocké sur un module mémoire amovible, permettant la mise à jour ou le remplacement selon les besoins. La carte dispose de multiples interfaces pour la gestion des entrées/sorties, notamment 2 entrées analogiques et 2 sorties analogiques par axe, ainsi que 4 entrées et 4 sorties numériques permettant le pilotage fin des équipements et la gestion des signaux de contrôle. Un bouton poussoir RESET avec LED ainsi qu’une unité d’affichage facilitent les opérations opérateur. La fonction d’inhibition de démarrage sécurisée agit via des sorties relais AS1 et AS2, laquelle coupe l’alimentation moteur en cas de besoin, correspondant aux standards de sécurité industrielle.
Compatibilité et support système
Cette carte de régulation s’intègre parfaitement dans des architectures machines utilisant les commandes numériques SINUMERIK 840C et 840D, reliées par bus d’entraînement. Elle supporte divers systèmes de mesure directe haute précision via signaux sinusoïdaux ou interfaces standards SSI et EnDat pour les codeurs absolus. En option, elle peut être équipée de modules complémentaires tels que modules TERMINAL donnant accès à des entrées/sorties supplémentaires, ou modules PROFIBUS-DP permettant une communication étendue avec d’autres équipements d’automatisation. La disponibilité des pilotes et logiciels dédiés permet aux ingénieurs de configurer, paramétrer et diagnostiquer facilement la carte via des équipements externes, rendant ainsi son intégration dans les lignes automatisées simple et efficace.
