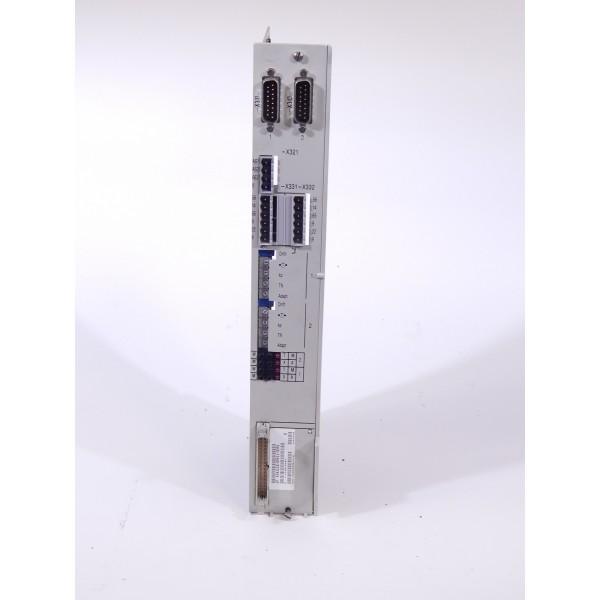

Présentation du produit 6SN1118-0AE11-0AA1
Caractéristiques générales et contexte industriel
La carte de régulation 6SN1118-0AE11-0AA1 fait partie de la gamme Simodrive 611-A de Siemens, spécialiste incontournable dans les solutions d’automatisation industrielle. Elle est conçue pour des applications exigeantes telles que le contrôle et la commande d’axes moteurs dans les environnements industriels modernes. Dotée d’une architecture à boucle fermée, cette unité de contrôle à 2 axes offre une interface standard adaptée à l’alimentation par moteur 1FT5. L’utilisation principale de cette carte est le pilotage précis d’entraînements numériques dans divers secteurs industriels, notamment les machines-outils, les systèmes de manutention, ou encore les processus automatisés de production. Son intégration s’effectue dans des contextes où la fiabilité et la précision du positionnement et du contrôle de vitesse sont essentielles, répondant ainsi aux attentes des ingénieurs et décideurs industriels qui recherchent une solution robuste et performante pour optimiser leurs lignes de production.
Applications industrielles et spécificités fonctionnelles
Le 6SN1118-0AE11-0AA1 est particulièrement adapté pour des tâches sophistiquées de commande d’axes multiples avec un contrôle numérique précis. Grâce à ses fonctionnalités avancées, cette carte permet un contrôle efficace des mouvements, notamment la gestion simultanée de deux axes, ce qui est essentiel pour les machines complexes. Le dispositif permet d’évaluer des systèmes de mesure directe avec des signaux de tension sinusoïdaux et offre la possibilité de connexion avec des codeurs absolus dotés d’interfaces EnDat ou SSI. Le logiciel embarqué pour ce module peut être chargé en mode High Performance, proposant des options de contrôle FD (Field-oriented control) ou MSD (Motion Synchronous Drive), qui partagent une interface utilisateur homogène. Ce niveau d’intégration logicielle assure une flexibilité et une adaptabilité élevées dans la configuration et le déploiement, vitales pour les applications nécessitant des performances optimales et un contrôle fin des mouvements mécaniques.
Caractéristiques techniques détaillées
Spécifications physiques et série
Le 6SN1118-0AE11-0AA1 se présente sous une forme compacte avec des dimensions clairement définies, adaptées à l’intégration dans des systèmes industriels standards. Sa hauteur de 5 cm, sa largeur de 14 cm et sa longueur de 32 cm lui confèrent un format optimal pour être intégré dans le rack Simodrive 611. Avec un poids léger de seulement 0,4 kg, cette carte combine compacité et efficacité, facilitant son installation et sa manipulation lors des opérations d’intégration industrielle. Cette carte est un composant de la série SIMODRIVE 611, garantissant la compatibilité avec l’ensemble des périphériques et modules associés de la même série pour un fonctionnement harmonieux et évolutif.
Fonctionnalités et interfaces
| Caractéristique | Description |
|---|---|
| Type | Unité de contrôle à boucle fermée, 2 axes |
| Interface moteur | Pour alimentation avec moteur 1FT5 |
| Interface codeur | Supporte codeurs absolus EnDat et SSI, ainsi que signaux sinusoïdaux |
| Logiciel | Contrôles FD et MSD, chargés via bus d’entraînement SINUMERIK 840D |
| Entrées / sorties analogiques | 2 entrées analogiques et 2 sorties analogiques par lecteur |
| Entrées / sorties numériques | 4 entrées numériques et 4 sorties numériques par lecteur |
| Interfaces de communication | PROFIBUS DP, option module PROFIBUS-DP disponible |
| Extras | Bouton-poussoir POWER-ON RESET avec LED, affichage opérateur intégré |
Aspects techniques avancés et intégration
Options de paramétrage et personnalisation
La carte de régulation 6SN1118-0AE11-0AA1 offre une grande souplesse dans la configuration grâce à plusieurs modes de paramétrage et démarrage. Les utilisateurs peuvent configurer tous les paramètres liés au variateur à l’aide de l’outil SimoCom U, accessible sur un PG/PC externe, ou directement via l’afficheur intégré et l’unité de commande sur le panneau avant. De plus, cette carte peut être intégrée dans des réseaux industriels via PROFIBUS DP, ce qui permet une gestion aisée et centralisée des paramètres de fonctionnement. Le firmware et les données spécifiques sont stockés sur un module mémoire amovible, facilitant ainsi les mises à jour et la maintenance logicielle, essentielle pour minimiser les temps d’arrêt en environnement industriel.
Sécurité, interface et modules additionnels
Un point important pour cette carte est la fonction d’inhibition du démarrage sécurisé, qui garantit qu’il n’y ait aucun mouvement du moteur avant que toutes les conditions de sécurité ne soient réunies. Cette fonction est réalisée via la borne 663 avec un relais de retour positif AS1/AS2, intégré dans le circuit de commande de l’arrêt d’urgence ou du contacteur de ligne. Cette fonctionnalité interdit la mise sous tension du moteur tant que la vitesse n’est pas revenue à zéro, renforçant ainsi la sécurité des opérateurs et la protection des équipements. Par ailleurs, la carte supporte une interface série standard (RS232 / RS485) pour la communication externe et propose des modules optionnels comme un module terminal avec des entrées / sorties numériques supplémentaires ou encore un module PROFIBUS-DP pour étendre les capacités fonctionnelles du système. Ces options rendent la 6SN1118-0AE11-0AA1 particulièrement adaptée à une intégration modulable et évolutive au sein des architectures industrielles complexes.
