Présentation générale du produit 6SN1118-0AA11-0AA0
Description et contexte d’utilisation

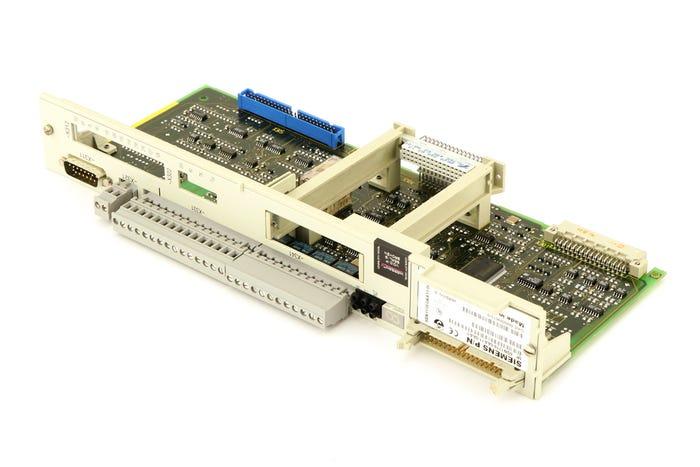

La carte de régulation Siemens 6SN1118-0AA11-0AA0 est un composant clé de la gamme SIMODRIVE 611-A, conçue pour le contrôle numérique précis des entraînements d’axes industriels. Ce module de contrôle à boucle fermée assure la gestion d’un seul axe, principalement destiné aux entraînements d’avance équipés de moteurs de type 1FT5. Grâce à son interface « confort », il propose une utilisation conviviale facilitant l’intégration et la mise en service dans divers systèmes automatisés.
Ce type de carte est fréquemment installé dans des applications industrielles complexes telles que les machines-outils, presses, convoyeurs, ou autres équipements nécessitant une commande d’axe fiable et précise. Son architecture permet d’assurer une régulation optimale et une réponse dynamique adaptée, garantissant ainsi des performances élevées dans des environnements industriels exigeants.
Intégration et compatibilité système
La 6SN1118-0AA11-0AA0 est conçue pour fonctionner en harmonie avec des moteurs Siemens spécifiques, notamment les séries 1FT6, 1FK, 1FN1, 1FN3, 1FE1, 1PH, 1PM, 1FM6, et 2SP1. Elle est intégrée dans le système de contrôle via un bus d’entraînement où le logiciel de pilotage est téléchargé depuis le contrôleur principal SINUMERIK 840D au moment de la mise sous tension ou réinitialisation, garantissant la cohérence du fonctionnement.
L’interface permet la connexion de codeurs absolus avec interface EnDat, ainsi que l’évaluation de systèmes de mesure directe avec signaux sinusoïdaux, assurant une mesure précise de la position et un contrôle optimal de l’axe. Ce produit est décliné en plusieurs versions adaptées aux différentes exigences en matière de mesures de position et performances de contrôle, offrant ainsi une flexibilité optimale selon les besoins de l’installation.
Données techniques détaillées du 6SN1118-0AA11-0AA0
Caractéristiques physiques et mécaniques
Le module de régulation 6SN1118-0AA11-0AA0 présente une conception compacte adaptée à l’intégration dans des racks de contrôle standard de la série SIMODRIVE 611. Ses dimensions spécifiques assurent une installation aisée ainsi qu’une dissipation thermique adéquate pour un fonctionnement industriel continu.
| Caractéristique | Détail |
|---|---|
| Hauteur | 5 cm (1,9 in) |
| Largeur | 14 cm (5,5 in) |
| Longueur | 32 cm (12,5 in) |
| Poids | 0,4 kg (0,8 lb) |
| Série | SIMODRIVE 611 |
| Référence | 6SN1118-0AA11-0AA0 |
Fonctionnalités techniques et interfaces
Cette carte de régulation dispose d’une unité de contrôle à boucle fermée pour un axe, avec des interfaces complètes pour la commande et le retour d’information. Elle comprend :
- 2 entrées analogiques et 2 sorties analogiques par lecteur, permettant la transmission de signaux de contrôle et de retour
- 4 entrées numériques et 4 sorties numériques par lecteur pour la gestion des commandes et des signaux logiques
- 2 prises de mesure dédiées pour la surveillance précise de l’état des signaux
- Bouton-poussoir POWER-ON RESET avec témoin LED pour une remise à zéro manuelle et un retour visuel de l’état
- Unités d’affichage et opérateur intégrés pour faciliter le paramétrage et la supervision locale
Le système inclut également une fonction d’inhibition de démarrage sécurisé, adressée via une borne spécifique, assurant une coupure fiable de l’alimentation de l’entraînement en cas de besoin de sécurité, validée par des relais avec contacts de signalisation à commande positive (AS1/AS2). L’interface série RS232/RS485 permet la communication et le paramétrage via des outils externes, en plus de la gestion via PROFIBUS DP pour une intégration avancée au sein du système d’automatisation.
Aspects fonctionnels et operabilité
Configuration et paramétrage
Les paramètres associés au variateur via la carte de contrôle 6SN1118-0AA11-0AA0 peuvent être configurés selon plusieurs méthodes destinées à offrir flexibilité et simplicité aux utilisateurs :
- Utilisation d’outils de paramétrage spécifiques tels que SimoCom U sur un poste de programmation externe (PG/PC)
- Paramétrage direct grâce à l’afficheur et à l’unité de commande installés sur le panneau avant
- Configuration via le bus PROFIBUS DP permettant la gestion à distance et l’intégration dans un réseau industriel
Le firmware et les données utilisateur sont stockés sur un module de mémoire remplaçable, garantissant ainsi la modularité et la facilité des mises à jour ou des remplacements. La désignation du logiciel inclut notamment le chargeur de programme initial, assurant une base solide pour le fonctionnement et la mise à jour continue des applications.
Extensibilités et options complémentaires
Pour répondre aux besoins spécifiques des installations industrielles, la carte 6SN1118-0AA11-0AA0 supporte différents modules d’option :
- Module TERMINAL en option, offrant 8 entrées numériques et 8 sorties numériques supplémentaires pour le lecteur A
- Module PROFIBUS-DP optionnel, proposant des fonctions étendues à partir de la version logicielle 5.1, améliorant la communication et le contrôle
Une nouvelle carte de contrôle compatible avec les codeurs sin/cos 1Vpp propose une résolution interne supérieure avec facteur d’interpolation 2048 et la capacité de multiplication d’impulsions (doublage) à l’interface codeur incrémental angulaire, comprenant également des options pour les codeurs incrémentaux. Ces caractéristiques renforcent l’adaptabilité et la précision du contrôle des entraînements dans des systèmes industriels modernes.
