Présentation du produit 6SE3222-4DG50
Description générale

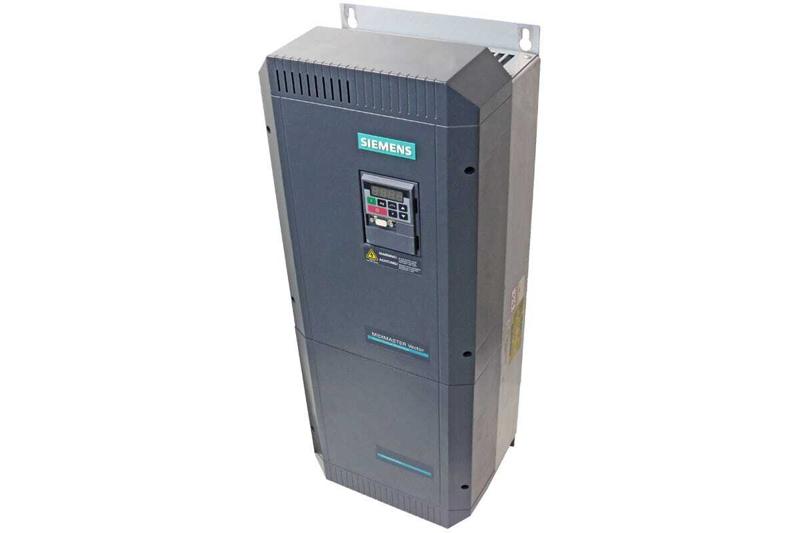

Le modèle 6SE3222-4DG50 est un variateur de fréquence de la gamme MIDIMASTER VECTOR de Siemens, destiné au contrôle précis des moteurs électriques en environnements industriels. Conçu pour fonctionner avec une alimentation triphasée de 380 à 500 volts ±10%, il assure une gestion efficace des moteurs dans une plage de puissance allant jusqu’à 15 kW en mode couple variable. Cette unité intègre un filtre de classe A assurant une compatibilité électromagnétique optimale et une réduction significative des perturbations. Sa conception robuste répond aux standards de protection IP20 (équivalent NEMA 1), ce qui le prédispose à une utilisation dans des environnements industriels conventionnels. Le 6SE3222-4DG50 se présente avec des dimensions compactes de 700 x 275 x 210 mm (hauteur x largeur x profondeur) et un poids aux alentours de 19 à 21 kg selon les sources.
Applications et secteur d’utilisation
Ce variateur de fréquence est largement utilisé par les ingénieurs, installateurs et décideurs industriels pour automatiser et optimiser le contrôle des moteurs dans diverses applications industrielles. Grâce à ses caractéristiques techniques avancées et à son adaptabilité, il est parfaitement adapté aux systèmes nécessitant un contrôle précis du couple et une gestion efficace des surcharges temporaires. Typiquement, le 6SE3222-4DG50 intervient dans les domaines tels que la production manufacturière, l’automatisation de procédé, le pilotage de machines-outils et d’équipements nécessitant une variation dynamique de la vitesse de rotation. Sa capacité à supporter des surcharges jusqu’à 150% pendant 60 secondes et 200% sur 3 secondes renforce sa fiabilité dans des environnements exigeants et en exploitation continue. Outre la performance, ce produit offre aux professionnels une solution éprouvée, fiable et conforme aux standards industriels actuels, facilitant ainsi l’intégration dans des infrastructures complexes.
Données techniques du 6SE3222-4DG50
Caractéristiques électriques principales
Le variateur 6SE3222-4DG50 est spécifiquement conçu pour une alimentation électrique triphasée 3AC variant entre 380 et 480 volts, et peut tolérer une variation de ±10% autour de cette valeur nominale. Ce produit est capable de fournir une puissance mécanique de 11 kW en couple constant (CT) et jusqu’à 15 kW en couple variable (VT). Le courant nominal maximal en sortie atteint 26 A en mode couple constant et 30 A en mode couple variable, tandis que le courant maximal d’entrée est de 32 A. Ces tolérances électriques assurent une grande flexibilité d’utilisation tout en garantissant des performances optimales des moteurs pilotés.
Tableau récapitulatif des spécifications techniques
| Caractéristique | Valeur |
|---|---|
| Tension d’entrée | 3AC 380 – 500 V ±10% |
| Puissance moteur (couple constant) | 11 kW |
| Puissance moteur (couple variable) | 15 kW |
| Courant de sortie maximal (CT) | 26 A |
| Courant de sortie maximal (VT) | 30 A |
| Courant d’entrée maximal | 32 A |
| Dimensions (L x H x P) | 275 x 700 x 210 mm |
| Poids | 19-21 kg |
| Classe de protection | IP20 / NEMA 1 |
| Température ambiante d’utilisation | 0 à 40°C |
| Fréquence d’alimentation | 50/60 Hz |
Aspects techniques et environnementaux spécifiques
Gestion des surcharges et performances
Le 6SE3222-4DG50 présente une robustesse remarquable face aux contraintes industrielles, gérant efficacement les surcharges des moteurs grâce à une capacité de surcharge de 150% pendant 60 secondes, progresse jusqu’à 200% pendant 3 secondes pour répondre aux variations brusques de charge. Cette caractéristique est essentielle pour prévenir les arrêts non planifiés et assurer la continuité de fonctionnement dans des scénarios critiques. De plus, cette solution favorise une consommation énergétique optimisée en permettant un pilotage fin du moteur, adapté aux besoins réels de la machine, tout en minimisant l’usure mécanique et les pertes électriques.
Intégration technique et environnement dans l’installation
Compatibilité et adaptabilité sont au cœur de la conception du 6SE3222-4DG50. Son format compact et son poids modéré facilitent son installation dans des armoires électriques standard, tout en respectant les standards européens en matière d’EMC grâce à l’intégration d’un filtre de classe A. Le variateur est conçu pour fonctionner dans une plage de température ambiante de 0 à 40°C, ce qui correspond aux conditions habituelles des sites industriels. La norme IP20 protège le produit contre les contacts accidentels avec des parties dangereuses et contre l’intrusion de corps étrangers solides suffisants, ce qui est compatible avec un environnement d’usinage ou de fabrication classique. Ces données garantissent une intégration aisée et sécurisée dans les systèmes automatisés modernes.
