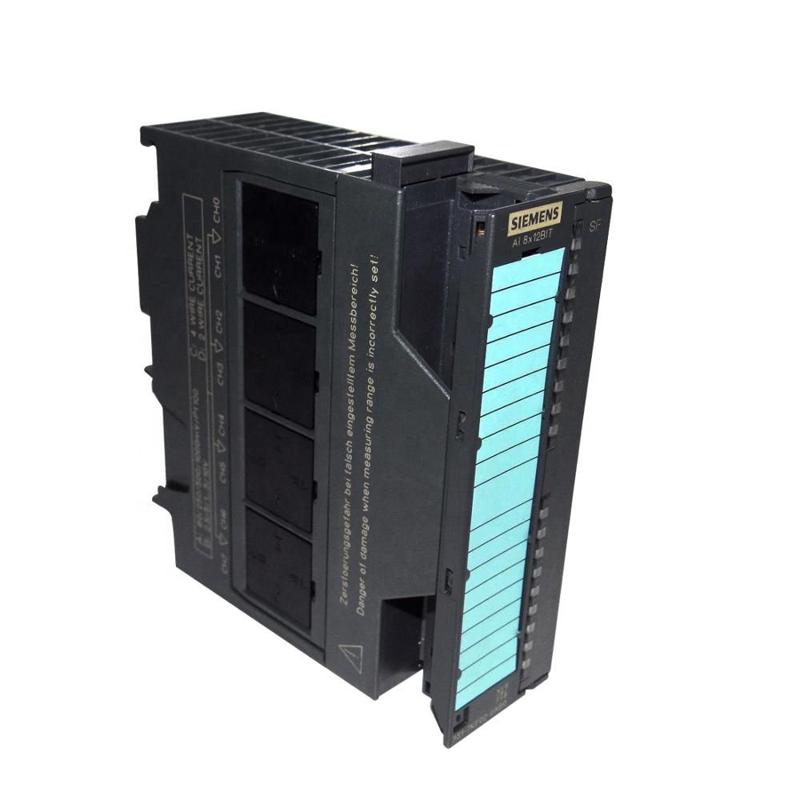

Présentation générale du module 6ES7331-7KF02-0AB0
Description fonctionnelle du produit
Le module 6ES7331-7KF02-0AB0 s’inscrit dans la gamme SIMATIC S7-300 de Siemens, réputée pour ses performances dans le domaine de l’automatisation industrielle. Ce module est une entrée analogique SM 331, isolée, offrant 8 canaux d’entrée analogique. Ses canaux sont capables de gérer différentes variables, notamment les tensions, courants, types thermocouples ainsi que les résistances. Cette polivalence en fait un composant clé pour les applications nécessitant une grande diversité de mesures analogiques précises et fiables. La fonction d’isolation assure une meilleure protection contre les interférences électriques, garantissant une précision optimale dans la lecture des signaux. Le module intègre aussi des fonctions avancées telles que l’alarme et le diagnostic, permettant un suivi en temps réel et une intervention rapide en cas de dysfonctionnement. En termes d’intégration, il s’insère via un connecteur à 20 pôles sur un bus fond de panier actif, facilitant ainsi son installation et sa maintenance dans les architectures industrielles standards.
Contexte industriel et domaines d’application
Le module 6ES7331-7KF02-0AB0 est particulièrement adapté aux environnements industriels nécessitant une acquisition fiable de signaux analogiques variés. Il est fréquemment utilisé dans les systèmes de contrôle de procédés, l’automatisation de lignes de production, ainsi que dans les installations nécessitant le monitoring de capteurs thermocouples ou de résistances pour la mesure de température. Grâce à sa capacité à gérer plusieurs types de signaux et à sa précision de résolution multiple (9/12/14 bits), ce module répond aux exigences élevées des ingénieurs et spécialistes des systèmes d’automatisation. Son usage est privilégié dans des secteurs tels que la chimie, la pharmaceutique, l’agroalimentaire, ou encore toute autre industrie où la précision et la fiabilité des mesures analogiques conditionnent la qualité et la sécurité des process. Son intégration dans le système SIMATIC S7-300 garantit une compatibilité et une cohérence logique dans l’ensemble du réseau d’automatisation, facilitant la supervision et la gestion via les automates programmables Siemens.
Données techniques détaillées du module 6ES7331-7KF02-0AB0
Caractéristiques électriques et mécaniques
Le module 6ES7331-7KF02-0AB0 présente des spécificités techniques précises qui en font un composant robuste et performant pour les installations industrielles :
- Nombre d’entrées analogiques : 8
- Types de signaux pris en charge : tension, courant, thermocouples, résistances
- Résolution selectable : 9, 12 ou 14 bits, offrant une grande flexibilité selon les besoins de précision
- Isolation galvanique entre les voies pour protéger les circuits et garantir l’intégrité du signal
- Interface : connecteur 20-pôles avec système de dépose et d’insertion sur bus fond de panier actif
- Poids unitaire : environ 288 grammes
- Dimensions de l’emballage standard : 12,8 cm x 15,3 cm x 5,2 cm
- Conformité à la directive environnementale RoHS et respect des normes de certification Siemens
- Pays d’origine : Allemagne
Tableau récapitulatif des spécifications techniques
| Caractéristique | Description |
|---|---|
| Référence produit | 6ES7331-7KF02-0AB0 |
| Type de module | Entrée analogique isolée SM 331 |
| Nombre d’entrées analogiques | 8 canaux |
| Résolution | 9/12/14 bits sélectionnable |
| Types de signaux | Tension, courant, thermocouple, résistance |
| Fonctions additionnelles | Alarme, diagnostic |
| Interface | Connecteur 20 pôles avec dépose/insertion sur bus fond de panier actif |
| Poids | 0,288 kg |
| Dimensions (emballage) | 12,80 cm x 15,30 cm x 5,20 cm |
| Conformité | Directive RoHS, normes Siemens |
| Pays d’origine | Allemagne |
Intégration et exploitation du module en environnement professionnel
Installation et raccordement au sein d’un système SIMATIC S7-300
Le module 6ES7331-7KF02-0AB0 est conçu pour une intégration rapide et sécurisée dans les architectures d’automates SIMATIC S7-300. Son système de connexion via un connecteur 20 pôles permet une dépose et une insertion aisées sur un bus fond de panier actif, un standard industriel reconnu qui facilite la modularité et la maintenance. Cette approche garantit un câblage robuste et évite les erreurs d’installation courantes. Les ingénieurs et installateurs bénéficient ainsi d’une interface de composants homogène, compatible avec les autres modules de la gamme, simplifiant la conception des armoires et des réseaux d’automatisation. Cette compatibilité optimale réduit les temps d’arrêt et maximise la disponibilité des équipements, un atout majeur pour les environnements industriels exigeants.
Optimisation des performances et surveillance avancée
Ce module ne se limite pas à la simple acquisition de signaux analogiques. En effet, il intègre des fonctionnalités d’alarme et de diagnostic qui permettent aux opérateurs et ingénieurs de détecter rapidement des anomalies ou des défaillances potentielles. Cette capacité à surveiller efficacement l’état de chaque canal permet une maintenance prédictive et une réduction significative des risques d’arrêt non planifié. La possibilité de gérer plusieurs types de signaux avec différentes résolutions garantit également une flexibilité d’utilisation adaptée aux besoins spécifiques de chaque application. L’installation du 6ES7331-7KF02-0AB0 contribue ainsi à une optimisation globale des processus industriels, facilitant le pilotage précis et sécurisé des opérations automatisées.
