Présentation générale du produit 6ES7322-1HH01-0AA0
Caractéristiques principales du module de sortie Siemens SIMATIC S7-300

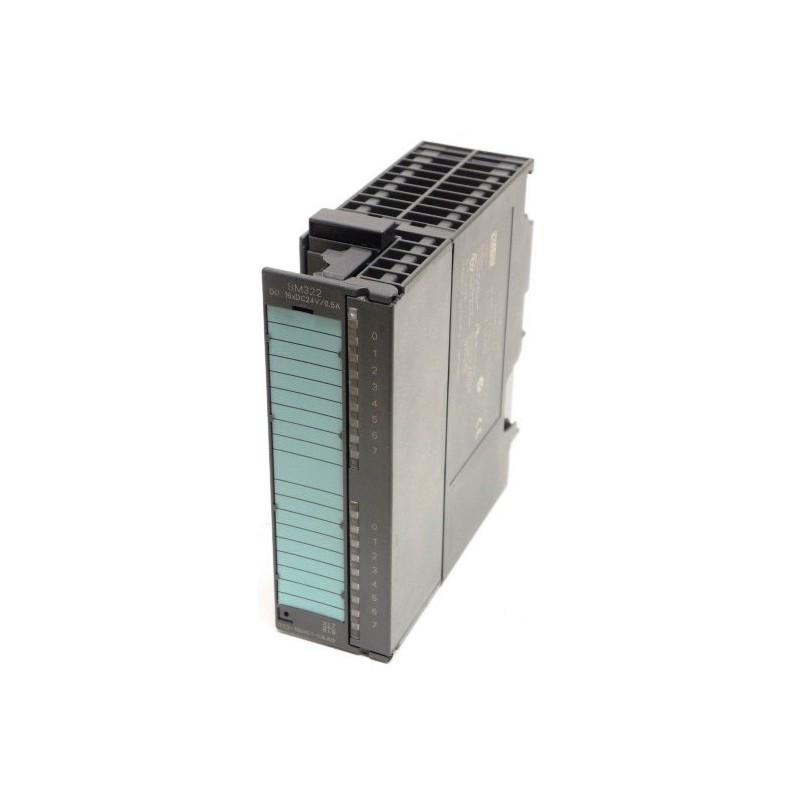

Le module 6ES7322-1HH01-0AA0 est un composant de la gamme SIMATIC S7-300, largement utilisée dans l’automatisation industrielle, développé par Siemens. Ce module est conçu comme une sortie tout ou rien (TOR), spécifiquement une sortie à contacts relais. Il se distingue par une séparation galvanique des sorties, garantissant ainsi une isolation électrique qui protège les circuits de contrôle des charges commandées.Ce module dispose de 16 sorties à relais, permettant de piloter des charges en courant alternatif ou continu, ce qui en fait un élément polyvalent adapté à divers types d’applications industrielles. La connexion se fait via un connecteur à 20 pôles qui assure un câblage fiable et sécurisé.L’utilisation de modules comme le 6ES7322-1HH01-0AA0 est essentielle dans la mise en œuvre de solutions d’automatisation robustes et modulables, facilitant la commande sûre et précise des actionneurs dans des systèmes complexes. Ce module bénéficie de la compatibilité assurée avec les autres composants de la série S7-300, offrant ainsi une intégration transparente.En somme, le 6ES7322-1HH01-0AA0 répond aux exigences élevées des environnements industriels modernes, offrant une solution fiable pour la gestion des sorties à relais dans les systèmes automatisés basés sur la plateforme Siemens SIMATIC S7-300.
Applications typiques et contexte d’utilisation
Le module 6ES7322-1HH01-0AA0 trouve principalement son usage dans des environnements industriels qui requièrent un contrôle précis et sécurisé des équipements via un automate programmable industriel (API) SIMATIC S7-300 de Siemens. Typiquement, il est utilisé pour actionner des relais sur des lignes de production, des systèmes de convoyage, des systèmes de gestion d’énergie, ou tout autre application nécessitant des sorties relais isolées.Sa capacité à isoler électriquement les sorties le rend idéal pour des scénarios où la prévention des interférences électriques et des perturbations est cruciale pour garantir la continuité et la sécurité des opérations. De plus, ces modules sont souvent choisis pour leur facilité d’intégration dans des architectures modulaires, permettant des extensions évolutives de systèmes d’automatisation.Les ingénieurs et techniciens utilisent ce module pour concevoir des solutions répondant aux standards industriels de fiabilité, tout en bénéficiant de la souplesse offerte par la plateforme S7-300 pour adapter les systèmes au fil des besoins évolutifs des installations industrielles.En résumé, ce module est un composant clé dans l’exécution de commandes électriques dans l’industrie, fournissant la robustesse et la fiabilité nécessaires pour piloter des chargeurs via des relais avec une isolation galvanique intégrée.
Données techniques du module 6ES7322-1HH01-0AA0
Caractéristiques électriques et mécaniques détaillées
Le module de sortie 6ES7322-1HH01-0AA0 est équipé de 16 sorties TOR (tout ou rien) à relais, assurant une isolation galvanique entre la partie commande et la charge. Cette séparation améliore la sécurité et la fiabilité des opérations. Chaque sortie est capable de commuter des tensions nominales de 24 V DC ou 230 V AC, avec un courant de 2 A maximum par sortie, ce qui permet de gérer une large gamme de charges.Pour faciliter le raccordement sur site, le module est muni d’un connecteur à 20 pôles, assurant une connexion rapide et sûre. La consommation énergétique est adaptée aux standards de la série SIMATIC S7-300, garantissant une intégration aisée sans surcharger le système d’alimentation.Ce module est conçu avec des dimensions conformes aux racks de la série S7-300, faciles à monter et à remplacer. Sa robustesse permet une utilisation dans des environnements industriels exigeants, avec une résistance aux perturbations électromagnétiques et aux variations de température courantes dans ce domaine.Son code douanier (HS Code) est 85389091, indiquant sa classification dans la catégorie des équipements électriques industriels.
Tableau récapitulatif des spécifications techniques
| Caractéristique | Détail |
|---|---|
| Type de module | Module de sortie TOR à relais |
| Nombre de sorties | 16 sorties à relais |
| Type de sortie | Contact relais à séparation galvanique |
| Connecteur | 1×20 pôles |
| Tension de sortie | 24 V DC / 230 V AC |
| Courant maximal par sortie | 2 A |
| Courant total par groupe | Non spécifié pour ce modèle (voir documentation fabricant) |
| Référence Siemens | 6ES7322-1HH01-0AA0 |
| HS Code (Code douanier) | 85389091 |
| Compatibilité | Série SIMATIC S7-300 |
Contexte d’usage et intégration dans les systèmes industriels
Interface avec les automates et adaptation aux architectures industrielles
Le module 6ES7322-1HH01-0AA0 est spécifiquement conçu pour l’intégration dans les systèmes d’automatisation basés sur le contrôleur logique programmable Siemens SIMATIC S7-300. Son rôle principal est de fournir des sorties relais isolées galvanquement, assurant la commande fiable d’éléments externes tels que des moteurs, des vannes, ou d’autres actionneurs électriques.La conception modulaire de la série S7-300 permet de monter ce module à côté d’autres unités fonctionnelles, facilitant ainsi l’expansion et la personnalisation des systèmes selon les besoins métiers. Le module interagit directement avec le CPU de l’automate via un backplane, garantissant une communication rapide et une réaction immédiate aux commandes logicielles.Cette adaptabilité est cruciale dans les environnements industriels qui nécessitent une haute disponibilité et une surveillance constante des processus. Le 6ES7322-1HH01-0AA0 permet de sécuriser les opérations grâce à son isolation galvanique, limitant les risques de défaillances dues aux perturbations électriques.Ainsi, il s’intègre harmonieusement dans des architectures complexes, qu’il s’agisse de lignes de production, de systèmes de gestion énergétique, ou d’autres installations automatisées, répondant aux exigences strictes de performance et de fiabilité industrielles.
