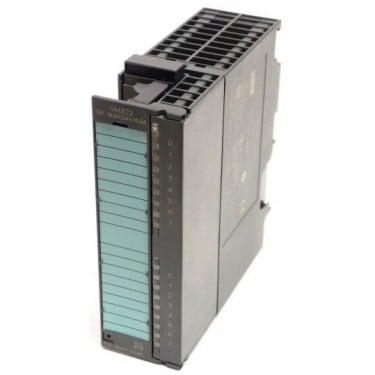

Présentation du module de sortie digitale 6ES7322-1BH01-0AA0
Contexte industriel et applications principales
Le module 6ES7322-1BH01-0AA0 de Siemens appartient à la gamme SIMATIC S7-300, une référence dans le domaine des automates programmables industriels. Ce module est spécialement conçu pour les applications qui nécessitent une gestion fiable et efficace des sorties digitales. Installateurs, ingénieurs et décideurs industriels le choisissent souvent pour son intégration aisée dans les systèmes d’automatisation déjà en place, notamment dans les environnements industriels exigeants comme l’automobile, la production manufacturière ou la gestion d’installations complexes. Son rôle principal est de permettre le contrôle de jusqu’à 16 points de sortie digitale, offrant ainsi la capacité d’activer ou de désactiver plusieurs actionneurs, lampes ou relais à partir d’une interface centralisée.
Avantages opérationnels et caractéristiques d’usage
Ce module digital est apprécié pour sa compacité qui facilite son intégration même dans des armoires électriques aux espaces réduits, avec des dimensions de 125 mm de hauteur, 40 mm de largeur et 120 mm de profondeur. Son poids léger, environ 244 grammes, réduit la charge sur les supports d’installation. La disposition de ses connecteurs, notamment un connecteur frontal à 20 broches, permet la connexion simple et sécurisée jusqu’à 20 composants externes. En outre, sa conception favorise une dissipation thermique naturelle grâce à une coque en thermoplastique et des aérations prévues pour le refroidissement passif. Sa gestion en courant de sortie modérée à 0,5 A par canal, avec un maximum de 4 A par groupe ou 8 A par module, garantit une robustesse adaptée aux exigences industrielles, optimisant à la fois la performance et la fiabilité en exploitation.
Données techniques détaillées du module 6ES7322-1BH01-0AA0
Spécifications électriques et mécaniques
Le module 6ES7322-1BH01-0AA0 fonctionne sous une tension de 24 V DC, ce qui correspond aux standards industriels pour les entrées/sorties numériques. Il dispose de 16 sorties digitales isolées, chacune pouvant délivrer un courant nominal de 0,5 A. La charge totale gérée par le module s’élève jusqu’à 4 A par groupe de sorties, avec une capacité maximale de 8 A pour le module dans son ensemble, offrant une marge suffisante pour plusieurs types d’actuateurs reliés simultanément. Le module est conçu conformément aux directives RoHS depuis le 31 mars 2008, attestant de sa conformité aux normes environnementales européennes.
Tableau récapitulatif des caractéristiques techniques
| Caractéristique | Détail |
|---|---|
| Référence constructeur | 6ES7322-1BH01-0AA0 |
| Type de sortie | Digitale, isolée |
| Nombre de sorties | 16 |
| Tension d’alimentation | 24 V DC |
| Courant de sortie par canal | 0,5 A |
| Courant total par groupe | 4 A |
| Courant total par module | 8 A |
| Connecteur | 1 x 20 broches |
| Dimensions (H x L x P) | 125 x 40 x 120 mm |
| Poids | 0,244 kg |
| Température de fonctionnement max. | +60°C |
| Longueur maximale du câble | 600 m (non blindé), 1000 m (blindé) |
| Pays d’origine | Allemagne |
Fonctionnalités et intégration dans les systèmes industriels
Interface et compatibilité avec les automates SIMATIC S7-300
Le module est conçu pour être un composant essentiel des automates SIMATIC S7-300, l’une des familles d’automates les plus reconnues pour leur flexibilité et leur robustesse dans l’industrie. Grâce à son interface standardisée, ce module prend en charge la communication et le contrôle de dispositifs numériques externes, facilitant l’envoi de signaux de commande vers des actionneurs, relais, ou autres dispositifs nécessitant une commande digitale. Son intégration se fait sans heurts dans les architectures modulaires des automatismes industriels, permettant une extension facile des capacités de sortie digitale selon l’évolution des besoins applicatifs.
Applications industrielles courantes et avantages pratiques
Ce module est particulièrement adapté aux environnements industriels où la fiabilité, la sécurité, et la performance des systèmes de commande sont primordiales. On le retrouve fréquemment dans les lignes de production automobile, les systèmes de contrôle d’installations de fabrication automatisée, et les applications nécessitant une gestion simultanée de plusieurs sorties digitales à haute vitesse et précision. Sa faible consommation de courant et sa capacité à supporter des câbles blindés jusqu’à 1000 mètres en font un choix judicieux pour les installations réparties sur de grandes distances. En somme, il offre aux professionnels un outil performant, qui allie compacité, robustesse et simplicité d’intégration dans les systèmes de contrôle industriels.
