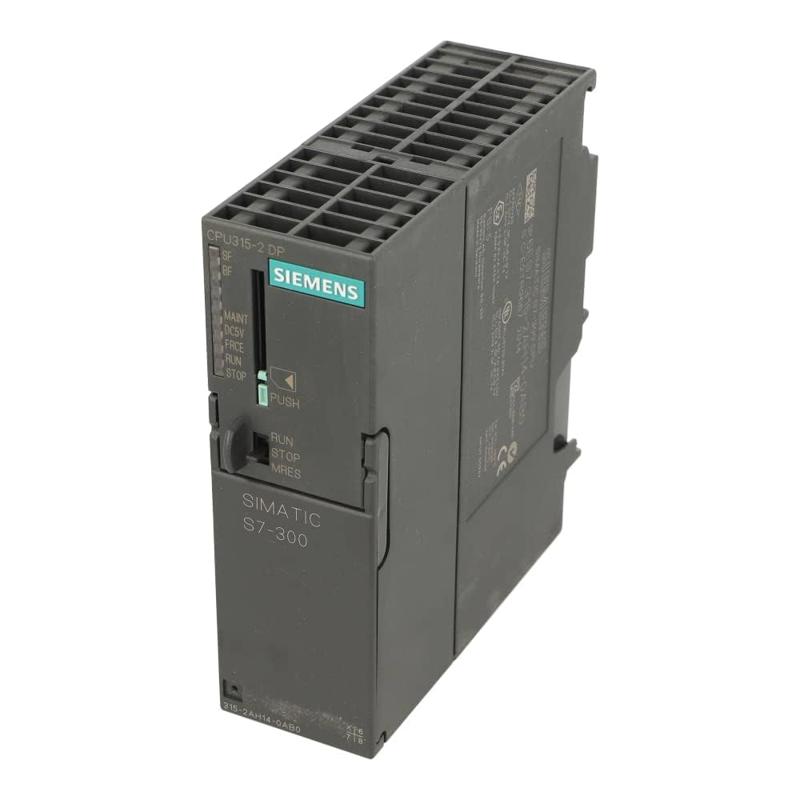

Présentation du produit 6ES7315-2AH14-0AB0
Fonctionnalité et rôle dans l’automatisation industrielle
Le 6ES7315-2AH14-0AB0 est une unité centrale de traitement (CPU) dans la gamme SIMATIC S7-300 de Siemens, conçue pour piloter les systèmes d’automatisation industriels. Cette CPU joue un rôle crucial en gérant toutes les fonctions logiques et de contrôle dans une installation automatisée, permettant d’optimiser les processus industriels. Grâce à sa compatibilité avec les protocoles de communication MPI (Multi-Point Interface) et PROFIBUS, elle s’intègre aisément dans un réseau industriel existant, assurant une communication efficace et fiable entre différents composants du système.
Le CPU 315-2DP, capable d’opérer sur une alimentation en 24 V DC, est particulièrement adapté aux environnements industriels exigeants, avec une tolérance aux températures variant de 0°C à +60°C. Il bénéficie d’une robustesse et d’une conception modulaire qui facilitent son installation et sa maintenance. Ce produit est largement utilisé dans des applications variées telles que la gestion de chaînes de production, le contrôle d’équipements industriels dans les usines de conditionnement, ainsi que dans d’autres domaines où la précision et la fiabilité sont essentielles. L’accès sécurisé par mot de passe garantit une protection contre les manipulations non autorisées, ce qui est indispensable dans les secteurs sensibles.
Usages et avantages pour les ingénieurs et décideurs
Conçu pour répondre aux besoins des ingénieurs en automatisation ainsi que des décideurs industriels, le 6ES7315-2AH14-0AB0 offre une grande flexibilité de programmation grâce à son support étendu des langages : CFC, FBD, GRAPH, HiGraph®, LAD, SCL et STL. Cette polyvalence permet d’adapter précisément la programmation à la complexité des applications. L’intégration de fonctions de diagnostic avancées assure un suivi en temps réel de l’état de la CPU, facilitant ainsi le dépannage et réduisant les temps d’indisponibilité.
De plus, son faible poids (environ 290 g) et ses dimensions compactes (40 x 130 x 125 mm) minimisent les contraintes d’installation et d’espace. L’efficience énergétique est aussi un point fort, avec une consommation réduite (environ 4.5 W), permettant une exploitation économique et respectueuse des normes environnementales. Pour les décideurs, investir dans cette CPU signifie bénéficier d’une solution éprouvée, stable et performante, capable d’évoluer avec les exigences croissantes de l’industrie moderne.
Données techniques essentielles
Caractéristiques techniques clés
Le 6ES7315-2AH14-0AB0 est doté d’une mémoire de travail de 256 kilo-octets, suffisante pour le stockage de programmes complexes et la gestion des données en temps réel. Il communique via une interface RS485 et intègre une seconde interface DP (PROFIBUS-DP) configurée en mode maître/esclave, ce qui permet une gestion efficace des périphériques et des réseaux industriels.
Cette CPU modulaire exploite une alimentation de 24 V DC avec une tolérance à une plage de tension de 19,2 V à 24 V. Elle assure un temps de traitement rapide avec un cycle d’opération de 0,05 ms pour une opération binaire sur 1K d’instructions. L’environnement de fonctionnement supporte des températures de 0°C à +60°C et une fixation sur rail DIN facilite son intégration dans des armoires électriques industrielles standard.
Tableau récapitulatif des spécifications techniques
| Spécification | Détail |
|---|---|
| Modèle | Modulaire, SIMATIC S7-300 CPU 315-2DP |
| Alimentation | 24 V DC |
| Mémoire de travail | 256 kB |
| Interfaces de communication | RS485, PROFIBUS DP maître/esclave |
| Langages de programmation | CFC, FBD, GRAPH, HiGraph®, LAD, SCL, STL |
| Dimensions (L x P x H) | 40 x 130 x 125 mm |
| Poids | 290 g environ |
| Plage de température opératoire | 0°C à +60°C |
| Consommation électrique | Environ 4,5 W |
| Temps de cycle (1K opérations binaires) | 0,05 ms |
| Montage | Rail DIN |
Intégration et programmabilité
Compatibilité et connectivité
Le 6ES7315-2AH14-0AB0 est conçu pour s’intégrer harmonieusement dans les architectures d’automatisation utilisant le système SIMATIC S7-300. Sa double interface de communication favorise la connectivité avec différents réseaux industriels, notamment grâce au support du protocole PROFIBUS DP, très répandu pour la communication rapide entre les automates programmables et les dispositifs terrain. L’interface MPI permet en outre une communication efficace avec les outils de programmation et de diagnostic Siemens.
Ce CPU est adapté aux environnements où la synchronisation et la transmission rapide des données sont critiques, garantissant ainsi une meilleure réactivité et une coordination optimale des processus automatisés. Son interface RS485 robuste facilite les connexions série dans des installations longues ou complexes, augmentant la fiabilité globale du réseau industriel.
Programmation et sécurité
En matière de programmation, cette CPU supporte de multiples langages standards et propriétaires Siemens, offrant aux ingénieurs une grande latitude dans la conception et l’optimisation des programmes logiques. Des langages graphiques tels que FBD (Function Block Diagram) ou CFC (Continuous Function Chart) cohabitent avec des langages textuels comme STL (Statement List) ou SCL (Structured Control Language), capables d’adresser les exigences les plus complexes.
La sécurité opérationnelle est renforcée par un système de protection par mot de passe, empêchant toute modification non autorisée du programme, ce qui est indispensable dans les installations industrielles critiques. Cette architecture favorise une gestion rigoureuse des accès, contribuant à la fiabilité et à l’intégrité du système d’automatisation tout en facilitant la gestion des droits utilisateurs.
