Présentation générale du module de communication 6ES7241-1CH32-0XB0
Description du produit et fonction principale

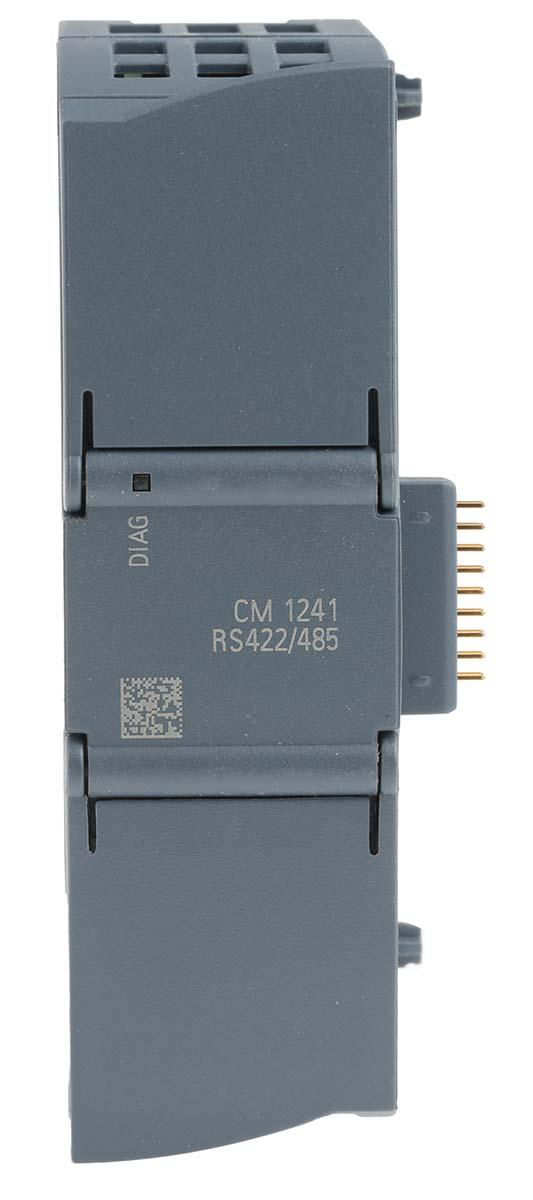

Le 6ES7241-1CH32-0XB0, également connu sous la référence SIMATIC S7-1200 CM 1241, est un module de communication spécialement conçu pour les automates programmables Siemens S7-1200. Ce module permet d’établir une communication fiable via une interface RS422/485, ce qui favorise l’intégration du S7-1200 dans des réseaux industriels utilisant ces standards de communication série. Ce module est équipé d’un connecteur SUB-D à 9 broches (prise), garantissant une connexion sécurisée, robuste et conforme aux normes industrielles. Il supporte notamment Freeport, ce qui offre des capacités supplémentaires d’adressage et de gestion des communications en réseau.
Applications et utilisateurs cibles
Destiné principalement aux ingénieurs, installateurs et décideurs dans le secteur industriel, le module 6ES7241-1CH32-0XB0 est idéal pour les environnements où une communication série robuste est nécessaire. Sa compatibilité avec la famille d’automates S7-1200 de Siemens lui permet d’être utilisé dans de nombreux systèmes d’automatisation industrielle. Ce module est parfaitement adapté pour les systèmes nécessitant une communication via les standards RS422 et RS485, courants dans les applications industrielles, telles que le contrôle de processus, la supervision, la gestion et le contrôle de machines ou de systèmes distribués.
Données techniques détaillées du module 6ES7241-1CH32-0XB0
Caractéristiques techniques principales
Le module de communication CM 1241 (référence 6ES7241-1CH32-0XB0) présente les caractéristiques techniques suivantes, essentielles pour son intégration et son utilisation dans des systèmes industriels :
| Caractéristique | Détail |
|---|---|
| Type de produit | Module de communication pour S7-1200 |
| Interface de communication | RS422/485 |
| Connecteur | SUB-D 9 broches (prise) |
| Support de communication | Freeport |
| Référence Siemens | 6ES7241-1CH32-0XB0 |
| Poids net | 150 grammes |
| Dimensions de l’emballage | 8,80 x 10,70 x 5,70 cm |
| Pays d’origine | Chine |
| Conformité | Directive RoHS (depuis 30.08.2013), Directive environnementale DEEE |
Normes, classifications et compatibilités
Ce module est classifié selon plusieurs standards industriels et classifications, assurant une compatibilité étendue et répondant aux exigences industrielles :
- Classes de produit standard Siemens (A: produit standard pouvant être retourné sous conditions)
- Classifications eClass (versions 6, 7.1, 8, 9, 9.1) avec code 27-24-22-08
- Classification ETIM versions 7, 8 et 9 avec code EC001423
- Code UNSPSC : 32-15-17-05
Le produit intègre également des obligations liées à la directive REACH sur les substances candidates, précisant la présence éventuelle de substances comme le plomb ou le bisphénol A en concentrations supérieures à 0,1 % poids/poids, conformément aux normes actuelles sans risque identifié lorsqu’utilisé comme prévu.
Aspects techniques avancés et intégration du 6ES7241-1CH32-0XB0
Intégration dans les systèmes automatisés Siemens S7-1200
Le module 6ES7241-1CH32-0XB0 s’intègre parfaitement avec les automates programmables SIMATIC S7-1200, qui sont une famille éprouvée pour le contrôle industriel et la gestion des processus. Grâce à sa connectivité RS422/485, il permet d’étendre les capacités de communication des automates et de les connecter à des réseaux industriels série, souvent utilisés dans des environnements nécessitant une communication longue distance avec une bonne immunité aux interférences électromagnétiques.
Le support Freeport facilite la gestion avancée des ports de communication et permet de configurer des réseaux plus complexes sur le bus RS485. Ce module est induit pour des applications où la fiabilité et la robustesse de la communication sont critiques, comme dans la manufacture, la gestion d’énergie, ou la conduite de processus automatisés.
Installation, configuration et maintenance technique
L’installation du module CM 1241 est optimisée pour s’adapter facilement à la gamme S7-1200, en se connectant directement sur les automates via un emplacement dédié. Le connecteur SUB-D 9 pôles offre une interface fiable pour le raccordement des câbles RS422/485. La configuration logicielle permet de gérer rapidement les paramètres de communication via les outils Siemens dédiés, assurant une intégration efficace dans l’environnement de programmation STEP 7 Basic.
Sur le plan technique, ce module ne nécessite pas d’opérations de maintenance particulières, mais son usage dans un cadre conforme aux normes d’installation industrielle garantit la pérennité et la qualité de la communication. Son poids léger (150 g) et ses dimensions compactes facilitent son intégration dans les armoires électriques où l’espace est souvent limité.
