Présentation générale du produit 6ES7214-1BH50-0XB0
Caractéristiques principales et usage industriel

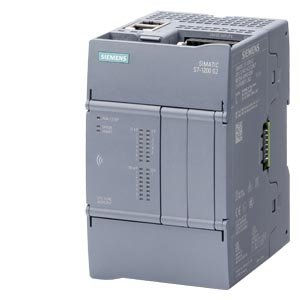

Le module Siemens 6ES7214-1BH50-0XB0 appartient à la série S7-1200 G2, reconnue pour sa compacité et sa robustesse dans le domaine de l’automatisation industrielle. Ce contrôleur logique programmable (PLC) est conçu pour offrir des performances fiables dans la gestion de processus automatisés industriels. Sa capacité à intégrer 14 entrées numériques (DI) et 10 sorties numériques (DO) en fait un choix idéal pour les applications nécessitant le contrôle simultané de multiples équipements dans un environnement industriel. Adapté aux ingénieurs et installateurs, ce module facilite l’optimisation des processus grâce à une automatisation précise et flexible.
Intégration dans les systèmes et avantages technologiques
Grâce à son alimentation étendue de 85 à 264 VAC à une fréquence de 47 à 63 Hz, le 6ES7214-1BH50-0XB0 offre une grande stabilité de fonctionnement dans différents environnements électriques. Il est protégé par un boîtier IP20, garantissant une protection contre les contacts involontaires avec les composants électriques, ce qui le rend adapté aux installations standard industrielles. Avec une mémoire de programme de 250 kB et une mémoire utilisateur de 750 kB, ce PLC permet de gérer des applications complexes avec une grande efficacité. Sa conception compacte (100 mm de hauteur, 96 mm de largeur et 105 mm de profondeur) facilite son installation dans des armoires électriques où l’espace est limité.
Données techniques détaillées du 6ES7214-1BH50-0XB0
Spécifications techniques clés
Les performances techniques du Siemens 6ES7214-1BH50-0XB0 sont adaptées aux besoins exigeants des environnements industriels automatisés. Sa capacité d’interface avec 14 entrées et 10 sorties numériques lui permet un contrôle précis des signaux entrants et sortants. Il supporte une alimentation électrique large, ce qui garantit une intégration flexible dans diverses infrastructures électriques. La série S7-1200 G2 à laquelle il appartient est reconnue pour sa modularité et sa facilité d’extension, facilitant les configurations sur mesure.
Tableau récapitulatif des spécifications
| Type | Compact PLC CPU |
|---|---|
| Enclosure | IP20 |
| Entrées numériques | 14 DI |
| Sorties numériques | 10 DO |
| Alimentation | 85 à 264 VAC, 47 à 63 Hz |
| Taille mémoire programme | 250 kB |
| Taille mémoire utilisateur | 750 kB |
| Nombre d’axes contrôlés | 14 |
| Dimensions | 100 mm H x 96 mm W x 105 mm D |
| Série | S7-1200 G2 |
Applications et installation professionnelle
Domaines d’application industrielle
Le module Siemens 6ES7214-1BH50-0XB0 est particulièrement adapté aux secteurs nécessitant une automatisation avancée et fiable, tels que la production manufacturière, la gestion des infrastructures de transport, le contrôle de processus dans le secteur énergétique, ainsi que toutes les industries où la précision et la rapidité d’exécution sont cruciales. Son architecture modulaire permet aux ingénieurs et décideurs d’intégrer ce PLC dans des systèmes complexes avec un contrôle multi-axes performant, assurant ainsi une gestion fluide et un pilotage optimal des machines et équipements automatisés.
Installation et intégration dans les systèmes existants
L’installation du 6ES7214-1BH50-0XB0 est facilitée par son format compact et son boîtier IP20 qui répond aux normes industrielles standards, permettant une intégration aisée dans les armoires de commande. Les professionnels disposent ainsi d’un module prêt à être intégré dans des architectures déjà en place, tout en offrant une pleine compatibilité avec les autres équipements Siemens de la gamme S7. Le PLC est conçu pour une configuration simple grâce à ses interfaces claires et accessibles, aidant les installateurs dans la mise en service rapide et efficace du système d’automatisation.
