Présentation générale du produit 6ES7214-1BG40-0XB0

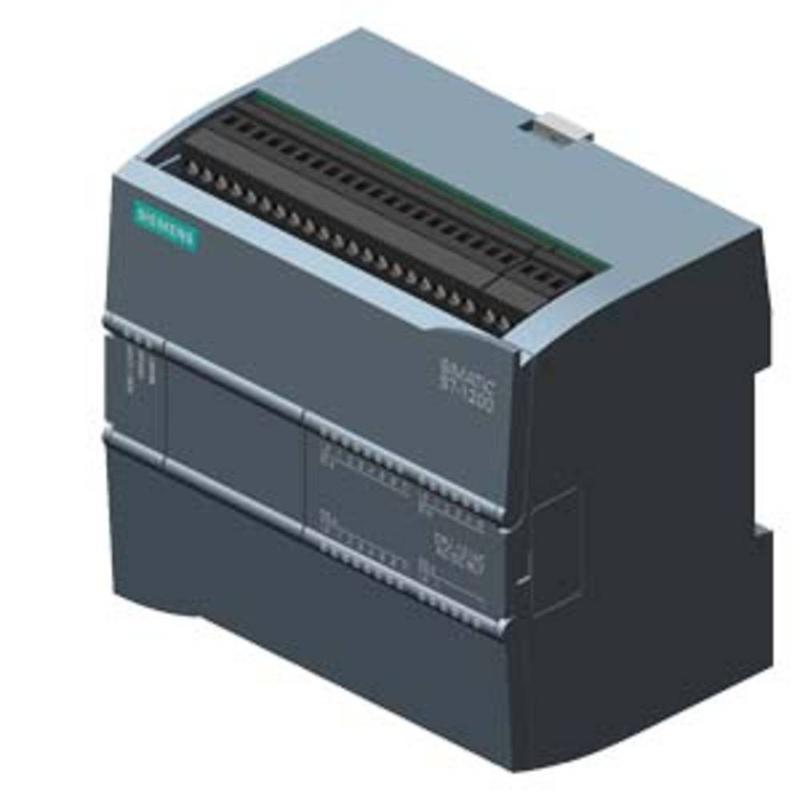

Description du processeur Siemens CPU 1214C
Le processeur Siemens CPU 1214C, référencé 6ES7214-1BG40-0XB0, fait partie de la gamme SIMATIC S7-1200. Ce CPU compact, conçu pour une utilisation en automatisation industrielle, intègre des fonctionnalités avancées en matière de contrôle et de communication. Il est doté d’un port PROFINET pour assurer une communication rapide et fiable, essentielle pour l’intégration dans des réseaux industriels modernes. Grâce à sa conception AC/DC/relais, il offre une interface électrique adaptée à des environnements variés. Ce processeur s’adresse particulièrement aux ingénieurs, installateurs et décideurs industriels recherchant une solution robuste capable de piloter une large gamme d’applications d’automatisation. Grâce à ses 14 entrées numériques, 10 sorties relais et 2 entrées analogiques, l’unité est capable de gérer efficacement des signaux variés pour piloter des machines ou des process industriels complexes.
Applications et intégration dans les systèmes industriels
Le CPU 1214C de Siemens se distingue par sa polyvalence et sa fiabilité dans des environnements industriels exigeants. Utilisé dans la série SIMATIC S7-1200, il est parfaitement adapté à des applications de taille moyenne nécessitant un contrôle précis, comme la commande de machines, les systèmes de production automatisés ou les infrastructures industrielles complexes. Son boîtier compact facilite son installation sur rail DIN ou montage mural, ce qui optimise l’utilisation de l’espace dans les armoires électriques. Sa résistance aux vibrations et aux chocs permet une exploitation sur le terrain en toute sécurité. Avec une mémoire intégrée de 150 Ko, le processeur stocke efficacement données et programmes, garantissant ainsi une gestion fluide des tâches de contrôle et de surveillance en temps réel. Le CPU 1214C prend en charge les langages de programmation standards FBD, LAD et SCL facilitant son intégration dans les environnements d’ingénierie existants.
Données techniques du 6ES7214-1BG40-0XB0
Spécifications électriques et matérielles
Le processeur SIMATIC S7-1200 CPU 1214C intègre une alimentation électrique large plage adaptée aux installations industrielles modernes. La tension d’alimentation varie entre 85 V et 264 V en courant alternatif (AC) à fréquence 47-63 Hz, ce qui garantit un fonctionnement stable et fiable. Les entrées et sorties embarquées offrent une configuration complète pour la gestion des signaux industriels :
- 14 entrées numériques 24 V DC
- 10 sorties numériques sous forme de relais, supportant un courant de sortie de 2 A par relais
- 2 entrées analogiques configurées pour une plage de 0-10 V DC permettant la mesure précise de signaux analogiques
Le processeur est équipé d’une mémoire programme et données de 150 Ko, assurant ainsi une capacité suffisante pour le stockage des applications complexes et des données critiques.
Tableau récapitulatif des caractéristiques techniques
| Attribut | Valeur |
|---|---|
| Famille de produit | CPU 1214C |
| Type de CPU | Compact AC/DC/Relais |
| Nombre d’entrées numériques | 14 (24 V DC) |
| Nombre de sorties numériques | 10 relais (2 A) |
| Nombre d’entrées analogiques | 2 (0-10 V DC) |
| Tension d’alimentation | 85 – 264 V AC |
| Mémoire programme et données | 150 Ko |
| Interface de communication | Port PROFINET |
| Langages de programmation supportés | FBD, LAD, SCL |
| Dimensions (L x l x H) | 100 x 110 x 75 mm |
| Poids | 0,454 kg |
| Température d’opération | -20 °C à +60 °C |
| Certifications | CE, FM, KC, UL |
Atouts et performances du CPU 1214C dans l’industrie
Avantages pour les professionnels de l’automatisation
Le processeur 6ES7214-1BG40-0XB0 de Siemens répond aux besoins des professionnels en automatisation industrielle grâce à ses nombreuses qualités techniques et son design orienté utilisateur. Sa large plage d’alimentation permet de l’employer dans des environnements avec des tensions variables. La combinaison d’entrées numériques, sorties relais et entrées analogiques embarquées simplifie l’architecture système, réduisant ainsi le besoin de modules additionnels et facilitant l’intégration dans les architectures existantes. Le port PROFINET intégré assure des communications rapides et stables, essentielles pour le contrôle en temps réel et la visualisation des processus industriels. Par ailleurs, la capacité mémoire de 150 Ko permet la gestion de programmes complexes adaptés aux besoins modernes sans compromis sur la performance.
Performances en traitement et installation pratique
Doté d’une vitesse de traitement optimisée, ce CPU offre des temps d’exécution courts pour les opérations logiques, notamment 0,08 µs pour les opérations bit à bit, 1,7 µs pour les opérations sur mots, et 2,3 µs pour les calculs en virgule flottante. Ces performances permettent une manipulation efficace des données en entrée des capteurs et une commande réactive des actionneurs automate. Le design compact et la possibilité de montage sur rail DIN ou mural facilitent son installation et maintenance dans les armoires électriques industrielles. Il est conçu pour résister aux vibrations et aux chocs, garantissant une durabilité importante dans les milieux industriels lourds. Ainsi, ce CPU répond aux exigences strictes des applications industrielles modernes en alliant robustesse, performance et facilité d’utilisation.
