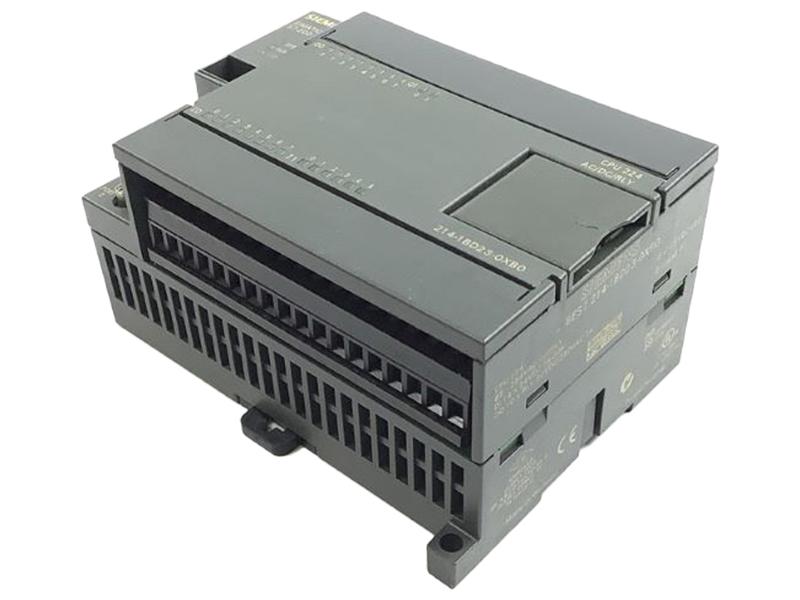

Présentation du produit 6ES7214-1BD230XB0
Description générale
Le module 6ES7214-1BD230XB0 fait partie de la gamme SIMATIC S7-200 de Siemens, une série reconnue pour ses automates programmables compacts adaptés aux applications industrielles exigeantes. Cette unité centrale (CPU 224) est spécialement conçue pour les professionnels de l’automatisation industrielle, tels que les ingénieurs et les installateurs, qui nécessitent une performance fiable et une intégration aisée dans des systèmes automatisés de contrôle et de commande. Dotée d’une alimentation en courant alternatif, elle intègre 14 entrées numériques tout-ou-rien fonctionnant en courant continu ainsi que 10 sorties relais, ce qui lui permet d’interfacer efficacement avec divers capteurs et actionneurs industriels. Sa mémoire de programme varie entre 8 et 12 Ko, complétée par 8 Ko pour les données, fournissant une capacité suffisante pour gérer des programmes applicatifs de taille modérée à complexe dans des environnements industriels.
Applications et avantages clés
Le 6ES7214-1BD230XB0 est particulièrement adapté aux installations nécessitant un contrôle fiable et précis de machines et procédés automatisés. Cette CPU convient parfaitement aux systèmes de convoyage, aux processus de fabrication automatisés, ainsi qu’à la gestion de petits réseaux de machines. Grâce à son interface extensible via Profibus-DP, elle offre une communication industrielle fluide et robuste, permettant la connexion à d’autres dispositifs et modules pour renforcer la flexibilité et la modularité de l’installation. Les ingénieurs apprécient sa compacité et sa robustesse, assurant une intégration aisée dans des armoires électriques avec un encombrement réduit, tout en répondant aux exigences rigoureuses des environnements industriels. Sa conception optimisée garantit une bonne tenue aux perturbations électromagnétiques, assurant ainsi une continuité opérationnelle essentielle dans les secteurs industriels.
Données techniques du module 6ES7214-1BD230XB0
Caractéristiques électriques et fonctionnelles
Le module CPU 224 avec référence 6ES7214-1BD230XB0 fonctionne sous alimentation en courant alternatif et intègre un ensemble d’entrées et sorties numériques selon la configuration suivante : 14 entrées tout-ou-rien en courant continu et 10 sorties relais. Cette configuration permet de connecter un large éventail de capteurs et actionneurs, facilitant la supervision et le contrôle des processus industriels. La mémoire de programme offre une capacité flexible entre 8 et 12 Ko, tandis que la mémoire dédiée aux données est fixée à 8 Ko. La capacité mémoire permet de stocker des programmes complexes tout en assurant la gestion de données en temps réel pour les applications. De plus, la CPU est extensible via le protocole Profibus-DP, ce qui élargit considérablement ses possibilités de communication et de contrôle dans un réseau industriel distribué.
Données techniques détaillées
| Caractéristique | Valeur |
|---|---|
| Type de produit | CPU 224 Compact unit |
| Alimentation | Courant alternatif (AC) |
| Entrées | 14 entrées DI DC (tout-ou-rien, courant continu) |
| Sorties | 10 sorties relais TOR CC |
| Mémoire programme | 8/12 Ko |
| Mémoire données | 8 Ko |
| Extensibilité | Profibus DP |
| Dimensions du packaging | 4.291 x 6.063 x 2.992 pouces |
| Poids net | 0.911 lb (environ 0.413 kg) |
| Code article | 6ES72141BD230XB0 |
| Pays d’origine | Chine |
| Conformité RoHS | Depuis le 31/03/2008 |
Intégration et exploitation en milieu industriel
Compatibilité et communication
Le module 6ES7214-1BD230XB0 s’intègre aisément dans les architectures d’automatisation basées sur la série SIMATIC S7-200, offrant un socle fiable pour la commande de systèmes variés. La possibilité d’extension via Profibus-DP est un atout majeur qui permet la connexion à d’autres automates, dispositifs d’E/S et interfaces opérateur, assurant ainsi un échange de données rapide et sécurisé dans un réseau industriel. Cette caractéristique facilite le déploiement de solutions modulaires et scalables, particulièrement appréciées dans les environnements de production flexible et dans les applications nécessitant une communication inter-automates robuste. Les professionnels de l’industrie bénéficient ainsi d’une plateforme unifiée, compatible avec les standards de communication industrielle courants, renforçant la cohérence et l’efficacité opérationnelle.
Applications industrielles et environnement d’utilisation
Conçu pour répondre aux exigences des environnements industriels, le 6ES7214-1BD230XB0 est utilisé pour la commande de machines, le contrôle de processus automatisés et la gestion de systèmes de convoyage. Son design compact permet une installation optimisée dans des armoires à espace limité tout en offrant une haute résistance aux perturbations électriques et aux variations de température rencontrées sur site industriel. Grâce à ses entrées/sorties adaptées aux courants continus et relais, il répond aux besoins d’interfaçage de nombreux types d’équipements. Les décideurs industriels peuvent ainsi compter sur ce module pour améliorer la productivité, la fiabilité et la sécurité de leurs installations, profitant d’une solution technique éprouvée qui s’intègre aisément dans des projets d’automatisation industrielle de moyenne et petite taille.
