Présentation générale du produit 6ES7214-1AG40-0XB0
Description et applications principales

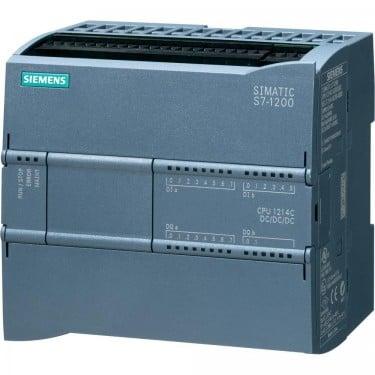

Le produit 6ES7214-1AG40-0XB0, également connu sous le nom de SIMATIC S7-1200 CPU 1214C, est une unité centrale compacte destinée aux automates programmables industriels. Cet automate est conçu et fabriqué par Siemens, leader mondial des technologies d’automatisation. La CPU 1214C intègre un processeur performant avec des capacités adaptées à de nombreuses applications dans les secteurs industriels, notamment pour la gestion automatisée de dispositifs mécaniques et robotiques dans des environnements industriels exigeants.
Cette unité centrale compacte est équipée de 14 entrées numériques, 10 sorties numériques transistorisées ainsi que 2 entrées analogiques. Elle fonctionne avec une alimentation en courant continu de 20,4 à 28,8 V CC. Un port de communication PROFINET intégré permet la programmation et la communication industrielle standard. Son format compact et son système de montage sur rail DIN ou mural facilitent son installation dans des armoires de contrôle où l’espace est limité.
L’automate CPU 1214C est particulièrement adapté pour les solutions d’automatisation nécessitant une mémoire importante pour les programmes et données, avec 4 Mo de mémoire disponible. Sa compatibilité avec différents protocoles réseaux comme Ethernet, MODBUS, TCP/IP, et PROFIBUS assure une intégration facile dans les architectures industrielles modernes.
Avantages technologiques et positionnement
La CPU 1214C 6ES7214-1AG40-0XB0 propose une solution technique avancée pour les ingénieurs et décideurs industriels souhaitant optimiser la performance et la fiabilité de leurs installations automatisées. Elle fait partie de la gamme SIMATIC S7-1200, reconnue pour sa robustesse et sa facilité d’intégration dans des systèmes industriels complexes.
Les différentes interfaces et la grande capacité mémoire assurent la flexibilité requise pour répondre à des besoins variés allant du contrôle de machines simples à des réseaux d’automatisation plus complexes. Son design compact, la possibilité de personnaliser les bornes avec des connecteurs amovibles, ainsi que sa capacité à fonctionner dans une large plage de températures (-20°C à +60°C), renforcent son utilité dans les environnements industriels difficiles.
Enfin, ce modèle soutient la démarche « Better World » de Siemens, s’inscrivant dans une logique d’efficacité énergétique et de développement durable grâce à sa faible consommation électrique, ce qui constitue un atout majeur pour les installations modernes cherchant à minimiser leur impact environnemental.
Spécifications techniques détaillées
Caractéristiques électriques et interfaces d’entrée/sortie
| Caractéristique | Détail |
|---|---|
| Type de produit | CPU compact SIMATIC S7-1200 |
| Référence | 6ES7214-1AG40-0XB0 |
| Entrées numériques | 14, 24 V CC |
| Sorties numériques | 10, transistor, 24 V CC, 0,5 A |
| Entrées analogiques | 2, 0-10 V CC |
| Tension d’alimentation | 20,4 à 28,8 V CC |
Capacités mémoire, interfaces de communication et dimensions
| Mémoire programme / données | 4 Mo |
| Interfaces de communication | 1 port Ethernet / PROFINET, compatible MODBUS, TCP/IP, PROFIBUS |
| Langages de programmation supportés | FBD (Function Block Diagram), LAD (Ladder), SCL (Structured Control Language) |
| Type de montage | Rail DIN et montage mural |
| Dimensions (L x H x P) | 100 x 110 x 75 mm |
| Plage de température d’utilisation | -20°C à +60°C |
Implémentation industrielle et performances opérationnelles
Adaptabilité à l’environnement industriel et installation
La CPU 1214C est conçue pour être installée aisément dans des armoires électriques industrielles grâce à son format compact et son système de fixation sur rail DIN ou murale. Ces caractéristiques facilitent son intégration dans des configurations existantes ou nouvelles. Le dispositif prend en charge une plage de tension standard en courant continu, ce qui correspond aux alimentations classiques trouvées dans les environnements industriels.
Sa robustesse et sa plage de températures étendue la rendent robuste pour un usage dans des environnements exigeants, industriels ou semi-industriels. Elle est capable de résister aux conditions ambiantes difficiles tout en maintenant la stabilité des communications et des opérations de contrôle. Cette fiabilité est essentielle pour les ingénieurs qui doivent garantir un fonctionnement continu et sécuritaire des machines et des systèmes automatisés.
Fonctionnalités avancées pour le contrôle et la communication
Dotée d’un port PROFINET intégré, la CPU 1214C permet d’établir une communication rapide et efficace avec d’autres équipements réseau, optimisant ainsi l’échange de données dans les systèmes d’automatisation. Cette interface Ethernet industrialisée est essentielle pour les applications nécessitant une connectivité réseau pour la surveillance, la programmation à distance et la gestion centralisée.
Les capacités de diagnostic avancé intégrées permettent la détection et la notification proactive d’éventuels dysfonctionnements via le portail logiciel TIA Portal, garantissant ainsi une maintenance préventive efficace. De plus, la prise en charge de plusieurs langages de programmation industriels facilite la création de programmes adaptés à des besoins spécifiques, augmentant la flexibilité d’utilisation pour des applications diverses allant du simple contrôle logique à des processus industriels complexes.
