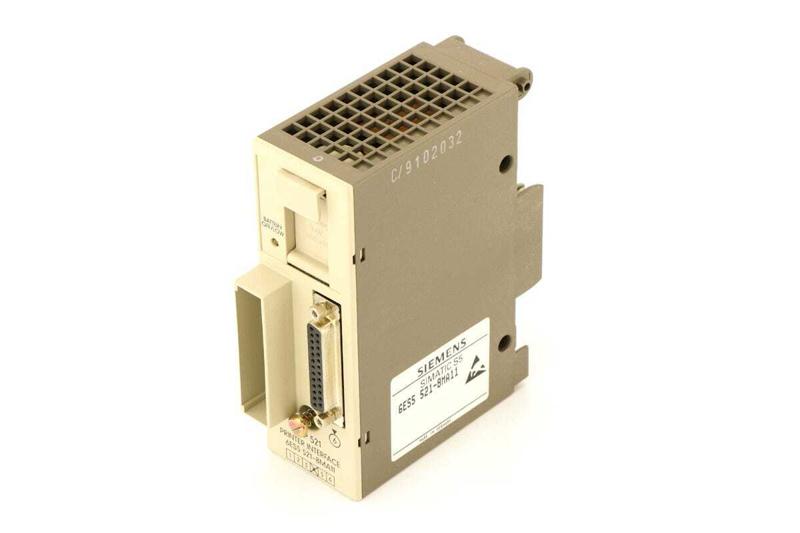

Présentation générale du processeur de communications 6ES5521-8MA11
Introduction et positionnement du produit
Le processeur de communications 6ES5521-8MA11, appartenant à la gamme SIMATIC S5 CP521 de Siemens, est un composant essentiel pour les systèmes d’automatisation industrielle. Conçu pour assurer la communication entre les automates programmables (PLC) et les périphériques externes, notamment les imprimantes, ce module est reconnu pour sa fiabilité et sa performance dans les environnements industriels. Intégré à la série SIMATIC S5, il répond aux exigences des applications nécessitant un échange efficace et précis de données. Ce processeur facilite la gestion et le contrôle des processus industriels en garantissant la transmission continue et correcte des informations essentielles pour l’opération des systèmes automatisés. C’est un choix privilégié par les ingénieurs et installateurs qui recherchent une solution robuste pour optimiser les communications dans leurs installations.
Fonctions principales et usages industriels
Le 6ES5521-8MA11 est destiné principalement à la connexion d’imprimantes à un système d’automatisation SIMATIC S5. Il joue le rôle de processeur de communication dédié, permettant un échange de données à la fois unidirectionnel et bidirectionnel. Pour le trafic unidirectionnel, il est équipé d’un pilote d’imprimante pouvant gérer des imprimantes avec interface TTY (active) ou V.24 (RS 232C), ce qui est crucial pour la consignation des états de processus et la gestion efficace des perturbations. Cela assure que l’impression des messages de diagnostic ou de rapport ne ralentit pas la réactivité de l’automate. Pour les échanges bidirectionnels, plusieurs pilotes sont disponibles, tels que les pilotes ASCII, 3964(R), SINEC L1 maître/esclave, et pilote terminal, garantissant une compatibilité étendue avec différents périphériques et protocoles de communication. Ce module est idéal pour les environnements industriels nécessitant la transmission fiable de données de commande et de statut entre automates et équipements auxiliaires, contribuant à un automatisme industriel performant et fiable.
Données techniques du 6ES5521-8MA11
Caractéristiques physiques et classification
Le 6ES5521-8MA11 présente des dimensions compactes favorisant son intégration aisée dans les armoires électriques industrielles. Avec une hauteur de 13,5 cm (5,3 pouces), une largeur de 4,5 cm (1,7 pouce) et une longueur de 12 cm (4,7 pouces), il possède un encombrement réduit qui facilite son installation même dans des espaces restreints. Son poids léger, de seulement 0,2 kg (0,4 lb), réduit les contraintes mécaniques sur les supports et les racks. Ce module fait partie de la série SIMATIC S5, ce qui indique son interopérabilité avec d’autres composants de cette gamme et certifie une homogénéité dans la conception des systèmes d’automatisation basés sur cette plateforme.
Détails techniques et spécifications
| Spécification | Valeur |
|---|---|
| Référence produit | 6ES5521-8MA11 |
| Type de module | Processeur de communication pour imprimante |
| Série | SIMATIC S5 CP521 |
| Poids | 0,2 kg (0,4 lb) |
| Dimensions (HxLxP) | 13,5 cm x 4,5 cm x 12 cm (5,3 in x 1,7 in x 4,7 in) |
| Interfaces prises en charge | TTY (active), RS 232C (V.24) |
| Capacité mémoire | EPROM/EEPROM 8/16 Ko pour stockage des messages |
| Protocoles de communication | ASCII (transparent, mode d’interprétation I et II), 3964(R), SINEC L1 (maître/esclave), pilote terminal |
Utilisation et intégration en milieu industriel
Avantages pour les ingénieurs et décideurs industriels
L’utilisation du processeur 6ES5521-8MA11 permet aux professionnels de l’automatisation de bénéficier d’une communication fiable entre les automates et les périphériques essentiels à la gestion des processus. Son intégration dans le système SIMATIC S5 garantit une compatibilité optimale et une réduction des risques d’incompatibilité technique. Sa capacité à supporter plusieurs modes de communication, en unidirectionnel comme en bidirectionnel, offre une flexibilité précieuse pour différents scénarios d’application, qu’il s’agisse de la simple consignation d’informations via une imprimante ou de la gestion plus complexe des échanges de données au sein de l’installation. Ce produit constitue donc un atout stratégique pour améliorer la supervision, le contrôle et le diagnostic des systèmes industriels, avec une interface simplifiée pour les techniciens et une robustesse adaptée aux environnements exigeants.
Exemples d’applications et contexte industriel
Le 6ES5521-8MA11 trouve sa place dans de multiples industries où la précision du flux d’informations est critique, notamment dans l’automatisation de la production, le contrôle de processus, et la gestion des chaînes de fabrication. Il est particulièrement utile dans des contextes où l’impression des messages d’état, des alertes ou des rapports est nécessaire pour le suivi en temps réel des opérations. De plus, grâce à ses divers pilotes et protocoles supportés, il facilite la connexion avec des périphériques variés et permet ainsi d’adapter les systèmes existants aux exigences modernes sans devoir effectuer de remplacements coûteux d’ensemble. Les capacités d’échange bidirectionnel contribuent également à améliorer la dynamique de la supervision et à permettre des interventions préventives basées sur des informations fiables et en temps réel.
