Présentation générale du produit 6EP1437-3BA00
Caractéristiques principales et applications industrielles

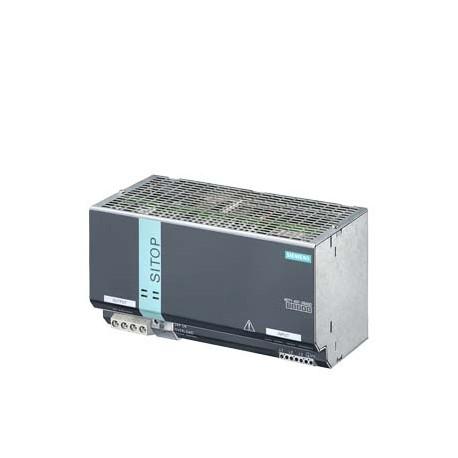

Le produit Siemens 6EP1437-3BA00 est une alimentation modulaire SITOP conçue pour montage sur rail DIN, un composant essentiel dans les installations électriques industrielles modernes. Cette alimentation est capable de transformer une tension d’entrée triphasée de 320 à 550 V en une sortie régulée de 24 volts courant continu, avec une capacité de courant élevée de 40 ampères et une puissance maximale de 960 watts. Sa conception robuste garantit une performance stable à travers diverses applications industrielles, notamment l’alimentation de systèmes automatiques, moteurs électriques, et équipements de contrôle. Grâce à sa technologie de découpage avancée, elle offre un rendement énergétique de l’ordre de 90 %, ce qui réduit les pertes et améliore l’efficacité énergétique globale des systèmes où elle est intégrée. Idéal pour des utilisateurs professionnels tels que les ingénieurs et les installateurs, ce module assure une alimentation fiable et durable dans des environnements exigeants, répondant pleinement aux normes industrielles strictes de sécurité et de performance.
Avantages opérationnels et environnementaux
Doté d’une protection IP20, le module 6EP1437-3BA00 offre une sécurité élevée contre les contacts accidentels, contribuant à la sécurité des opérateurs et des installations. Son fonctionnement sans ventilateur grâce à la convection naturelle permet une dissipation thermique efficace sans bruit ni maintenance complexe, allongeant la durée de vie du produit. L’appareil dispose également d’indicateurs LED clairs qui signalent l’état de fonctionnement, facilitant le diagnostic rapide de l’équipement. La tension de sortie est ajustable via un potentiomètre, offrant une flexibilité précieuse pour s’adapter à différentes exigences d’alimentation. Avec un MTBF (temps moyen entre pannes) exceptionnel de 485 437 heures, cette alimentation assure une grande fiabilité, réduisant significativement les risques de défaillance dans des installations critiques. Son design compact optimise l’espace sur le rail DIN, ce qui est un atout non négligeable pour l’intégration dans des armoires électriques complexes.
Données techniques détaillées
Spécifications électriques et mécaniques
La fiche technique du 6EP1437-3BA00 décrit une alimentation triphasée à découpage conçue pour une entrée en courant alternatif (AC) avec une plage étendue entre 320 et 550 volts. La sortie est en courant continu (DC), réglable entre 24 et 28,8 volts grâce à un potentiomètre interne, fournissant un courant maximum de 40 A et une puissance totale de 960 watts. Ce produit est conçu pour un montage standard sur rail DIN, avec des dimensions compactes de 125 mm de hauteur, 240 mm de largeur, et 125 mm de profondeur, optimisant ainsi son intégration dans les installations électriques.
Tableau récapitulatif des spécifications techniques
| Attribut | Valeur |
|---|---|
| Type d’alimentation | À découpage |
| Phase électrique | 3 phases |
| Tension d’entrée | 320 à 550 V AC |
| Tension de sortie | 24 V DC (réglable 24 – 28,8 V) |
| Courant de sortie | 40 A |
| Puissance nominale | 960 W |
| Rendement | 90 % |
| Indice de protection | IP20 |
| Dimensions (HxLxP) | 125 x 240 x 125 mm |
| Température de fonctionnement | 0°C à +70°C |
| Ondulation et bruit maximal | 100 mV |
| MTBF | 485 437 heures |
| Conformités | CE, CSA, UL |
| Régulation de charge | 0,2 % (charge statique), 2 % (charge dynamique) |
Sécurité électrique et intégration industrielle
Mesures de sécurité et protection intégrées
Le 6EP1437-3BA00 est équipé de multiples dispositifs de sécurité pour assurer une protection complète dans des environnements industriels. Il intègre une protection contre les surcharges, les courts-circuits et les surtensions, ce qui minimise les risques liés aux fluctuations de courant et de tension. Sa conception comprend une isolation primaire, secondaire, et galvanique conforme aux normes SELV (Safety Extra Low Voltage), garantissant ainsi une sécurité maximale contre les chocs électriques pour les utilisateurs et les équipements. Ces caractéristiques assurent une intégration sécurisée dans des systèmes automatisés complexes où la fiabilité et la sécurité sont des priorités absolues.
Compatibilité et installation dans les environnements industriels
Conçu spécifiquement pour le montage sur rail DIN, le 6EP1437-3BA00 s’adapte facilement aux armoires électriques industrielles standard, facilitant son installation, son remplacement et son entretien. Sa robustesse mécanique associée à un rendement thermique élevé lui permet de fonctionner efficacement dans des environnements industriels variés, sous des températures pouvant atteindre 70°C. La possibilité d’ajuster finement la tension de sortie permet une adaptation précise aux exigences des différents systèmes, améliorant ainsi la stabilité et la performance des équipements alimentés. La conformité aux certifications CE, CSA, et UL confirme son adéquation aux standards internationaux de qualité et sécurité, ce qui en fait un composant fiable et approuvé pour les projets industriels exigeants.
