Présentation générale du produit 6EP1436-3BA00 Siemens sitop modular plus
Alimentation stabilisée pour une intégration industrielle fiable

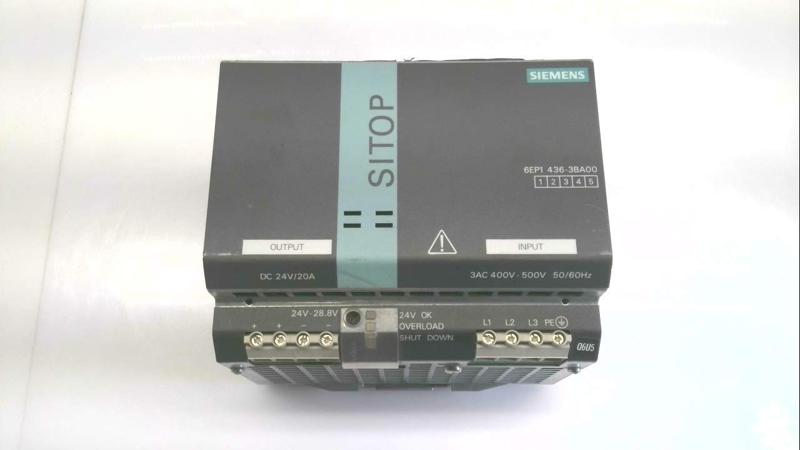

Le produit 6EP1436-3BA00 est une alimentation stabilisée conçue par Siemens, appartenant à la série SITOP MODULAR PLUS. Destinée principalement aux applications industrielles, cette alimentation à montage sur rail DIN facilite l’intégration dans les armoires électriques et les systèmes d’automatisation. Avec une capacité de fournir une puissance maximale de 480 watts, elle assure un courant de sortie continu de 24 volts DC à 20 ampères, répondant ainsi à des besoins électriques pertinents pour divers équipements industriels. Son fonctionnement repose sur un principe de commutation à découpage, permettant une conversion efficace de la tension alternative (320 à 550 V CA) en tension continue.
Caractéristiques avantageuses pour les professionnels
La 6EP1436-3BA00 se distingue par sa robustesse et sa polyvalence, notamment grâce à sa large plage de tension d’entrée et sa conformité aux normes CE, CSA et UL. Sa conception compacte (dimensions approximatives de 160 x 125 x 125 mm) permet de l’installer facilement même dans des espaces réduits. Par ailleurs, cette alimentation est équipée d’une technologie garantissant une protection contre les surtensions jusqu’à 35 volts, améliorant la sécurité des installations. Sa structure modulaire facilite la maintenance et l’extension des systèmes, tandis que la fonction de commutation parallèle contribue à l’optimisation des performances électriques en offrant une meilleure gestion de la charge.
Spécifications techniques détaillées du modèle 6EP1436-3BA00
Tableau récapitulatif des données techniques
| Caractéristique | Valeur |
|---|---|
| Série | SITOP MODULAR PLUS |
| Type | à découpage |
| Phase électrique | Triphasée (3 phases) |
| Tension d’entrée | 320 à 550 V CA |
| Nombre de sorties | 1 |
| Tension de sortie | 24 V CC (réglable de 24 à 28,8 V) |
| Courant de sortie maximal | 20 A |
| Puissance | 480 W |
| Dimensions (L x H x P) | 160 mm x 125 mm x 125 mm |
| Température de fonctionnement | 0 °C à +70 °C |
| Conformités / certifications | CE, CSA, UL |
| Rendement | 90 % |
| Regulation de charge | 0,2 % |
| Ondulation et bruit | 100 mV Pk-Pk |
| MTBF (temps moyen entre pannes) | 711 213 heures |
| Type de montage | Rail DIN |
Particularités de la conception électrique et montage
L’alimentation 6EP1436-3BA00 utilise un régulateur à découpage qui maximise l’efficacité énergétique en convertissant la tension CA triphasée d’entrée en une tension CC stable à 24 V. La large plage d’entrée permet une compatibilité avec diverses sources électriques industrielles standards. Sa régulation précise assure une variation minimale (0,2%) du voltage sous charge, garantissant la stabilité des équipements alimentés. L’étanchéité IP20 protège contre l’entrée de corps solides et la conception compacte permet une intégration aisée sur rail DIN, un standard dans les installations industrielles pour un montage rapide, sécurisé et soigné.
Applications industrielles et bénéfices pour les ingénieurs et décideurs
Adaptabilité et fiabilité dans des environnements exigeants
Le 6EP1436-3BA00 est taillé pour répondre aux exigences des environnements industriels, où une alimentation stable et sécurisée est primordiale. Son architecture robuste lui permet de fonctionner efficacement dans des conditions de température allant jusqu’à 70 °C, ce qui est essentiel pour garantir la continuité opérationnelle dans les installations industrielles souvent exposées à des températures élevées. De plus, l’alimentation intègre des protections contre les surcharges et court-circuits, minimisant les risques de panne et assurant la pérennité des systèmes automatisés dans lesquels elle est intégrée. Son efficacité élevée (90 %) contribue à la réduction de la dissipation thermique et des coûts énergétiques, un critère important pour la gestion durable des équipements industriels.
Intégration simplifiée et maintenance facilitée
Cette alimentation est conçue pour être montée sur rail DIN, facilitant son installation dans des armoires électriques standardisées. Ce système de fixation rapide réduit considérablement le temps d’installation, un avantage clé pour les installateurs et les intégrateurs de systèmes. La modularité de la série SITOP MODULAR PLUS permet également une extension simple et flexible des capacités selon les besoins spécifiques de la ligne ou de l’équipement industriel. L’état de fonctionnement est facilement vérifiable grâce à un indicateur LED intégré, ce qui simplifie le diagnostic et la surveillance des installations. Ces avantages techniques se traduisent par une meilleure efficacité opérationnelle et un gain de temps lors de la phase de mise en service et de maintenance, éléments essentiels pour les ingénieurs et décideurs responsables de la fiabilité des systèmes électriques industriels.
