Présentation du produit 6AV6642-0DC01-1AX1
Caractéristiques principales et usage industriel

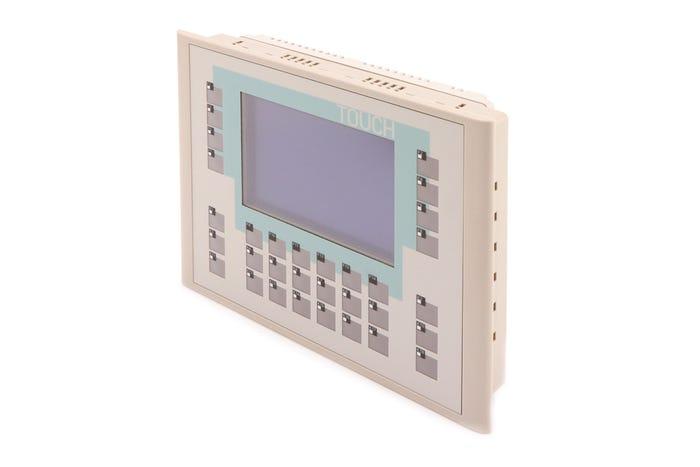

Le 6AV6642-0DC01-1AX1 est un terminal opérateur industriel conçu par Siemens, référencé au sein de la gamme Simatic HMI. Ce pupitre opéré est particulièrement adapté au contrôle et à la supervision des processus industriels automatisés. Doté d’un écran tactile de 6 pouces en technologie STN avec mode bleu, il intègre également un clavier, facilitant ainsi l’interaction intuitive avec les systèmes. Sa compatibilité avec WinCC flexible 2005 permet des configurations personnalisées afin de répondre précisément aux besoins des applications variées. Sa polyvalence s’exprime par la prise en charge de multiples protocoles et interfaces, assurant une intégration fluide dans des architectures industrielles complexes, garantissant ainsi une amélioration effective des cycles de production.
Ce terminal s’adresse principalement à un public professionnel tel que les ingénieurs en automatisme, les intégrateurs et les décideurs industriels, qui exigent fiabilité, robustesse et ergonomie pour leurs équipements. Sa conception robuste avec un poids net de 1,226 kg et un format compact rend son installation aisée dans des environnements contraignants. Grâce à son interface utilisateur tactile et son volet clavier, il optimise les interactions homme-machine, cruciales dans la gestion des chaînes de production et la surveillance en temps réel des processus industriels. L’équipement est doté d’un emplacement pour carte mémoire multimédia (MM), renforçant sa flexibilité dans le stockage et la transmission de données.
Connectivité et environnement d’utilisation
La connectivité du 6AV6642-0DC01-1AX1 est un point fort majeur. Il intègre une interface MPI/PROFIBUS-DP assurant la communication avec les automates Siemens et d’autres appareils compatibles. De plus, il comprend des interfaces RS485, RS422 et un port USB, offrant une large compatibilité avec divers périphériques industriels. Une interface pour imprimante est également disponible, un atout non négligeable pour l’impression directe des rapports ou des données process. Ces options de communication garantissent une exploitation optimale et une interopérabilité avec les infrastructures industrielles existantes et futures.
Grâce à ces caractéristiques techniques, le terminal peut être déployé efficacement dans de multiples secteurs industriels incluant le contrôle de convoyeurs, les machines-outils, la commande de pompes et ventilateurs, ainsi que dans l’industrie agroalimentaire et textile. Ce large champ d’applications souligne son efficience pour automatiser, superviser et piloter avec précision divers procédés industriels, optimisant ainsi les opérations et réduisant les temps d’arrêt. Ce terminal allie donc une technologie avancée à une grande adaptabilité, éléments essentiels pour répondre aux défis de l’industrie moderne.
Données techniques détaillées
Spécifications clés du terminal 6AV6642-0DC01-1AX1
| Caractéristique | Description |
|---|---|
| Modèle | Simatic OP 177B 6\ » DP |
| Écran | 6 pouces STN, mode bleu, tactile avec clavier intégré |
| Configuration | Logiciel WinCC flexible 2005 |
| Interfaces de communication | Protocole MPI/PROFIBUS-DP, RS485, RS422, USB 2.0 |
| Interface imprimante | Incluse |
| Emplacement mémoire | Slot pour carte mémoire multimédia (MM) |
| Poids net | 1,226 kg |
| Dimensions emballage | 29,60 x 33,00 x 7,60 cm |
| Pays d’origine | Allemagne |
| Conformité RoHS | Conforme depuis le 31.03.2008 |
| Cycle de vie | Produit en fin de support depuis octobre 2023 |
Informations complémentaires relatives à la sécurité et environnement
Le dispositif contient certaines substances listées dans le règlement REACH, telles que le plomb et ses composés, ainsi que le Bisphénol A, présents dans des concentrations spécifiques. Siemens informe que ces substances ne présentent pas de risque si le produit est utilisé conformément aux prescriptions, notamment pour la manipulation et l’élimination. L’équipement se conforme également aux directives environnementales, telles que la directive RoHS, depuis 2008, assurant une compatibilité avec les normes européennes relatives à la restriction des substances dangereuses. Ces considérations sont cruciales pour les professionnels qui intègrent ce type d’équipement dans des environnements sensibles ou réglementés.
La robustesse et la certification qualité du produit attestent de sa conception orientée vers une utilisation industrielle rigoureuse. Le produit est livré conformément aux normes de sécurité et respect des bonnes pratiques industrielles, ce qui est un gage de fiabilité et de durabilité indispensables aux installations automatisées. L’ensemble des données techniques permet aux ingénieurs et intégrateurs de dimensionner précisément les projets d’installation, en tenant compte des contraintes physiques et fonctionnelles du terminal.
Implications techniques et conseils d’intégration
Intégration au sein d’un système automatisé
Le 6AV6642-0DC01-1AX1 est conçu pour faciliter l’intégration rapide et efficace dans les architectures industrielles Siemens et compatibles. La prise en charge du protocole MPI/PROFIBUS-DP assure la communication directe avec les automates programmables Siemens S7 et autres équipements compatibles, ce qui permet un contrôle et une supervision de process optimisés. L’interface MIDI élargie via les ports RS485/RS422 et USB 2.0 permet également de connecter divers périphériques externes comme des imprimantes ou des supports mémoire, assurant ainsi une flexibilité dans la gestion des données et leur archivage.
Les ingénieurs peuvent exploiter pleinement la configuration avec le logiciel WinCC flexible 2005, qui offre un environnement intuitif pour la création d’interfaces utilisateur personnalisées. Ce logiciel facilite la gestion des applications industrielles complexes, notamment en visualisation et contrôle de procédés. La modularité du terminal permet son utilisation efficace dans divers secteurs, de la production mécanique aux industries agroalimentaires, en passant par les applications nécessitant un pilotage en temps réel fiable.
Avantages techniques pour l’efficacité industrielle
L’utilisation du 6AV6642-0DC01-1AX1 apporte un gain significatif en termes d’ergonomie et de performance dans les environnements industriels. Sa conception ergonomique avec écran tactile et clavier favorise une interface homme-machine réactive et accessible, réduisant ainsi les erreurs de manipulation et le temps de formation des opérateurs. Sa robustesse mécanique et électronique garantit une continuité d’exploitation même en conditions difficiles, minimisant les interruptions non planifiées.
En optimisant la visualisation et le contrôle des processus, ce terminal contribue à améliorer la productivité globale des installations. De plus, ses capacités d’extension via différents vecteurs de connectivité permettent une adaptation aisée à l’évolution des besoins industriels, assurant une pérennité de l’investissement. Enfin, la qualité de fabrication et la conformité aux normes internationales renforcent la sécurité opérationnelle, un facteur indispensable pour les responsables d’usine et les intégrateurs.
