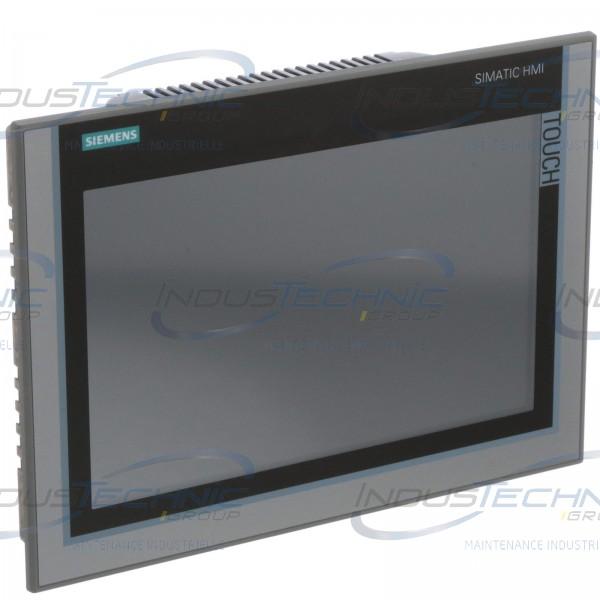

Présentation du panneau confort 6AV2124-0MC01-0AX0 Siemens
Description générale et usages industriels
Le 6AV2124-0MC01-0AX0 est un panneau confort SIMATIC HMI TP1200 conçu par Siemens, destiné aux applications industrielles exigeantes. Cet équipement permet une interface opérateur intuitive via un écran tactile de haute qualité, favorisant une interaction fluide avec les systèmes de contrôle automatisés. Son écran TFT large de 12,1 pouces offre une résolution d’affichage de 1280 x 800 pixels, garantissant une visibilité optimale des informations et une excellente précision des commandes. Conçu pour s’intégrer dans des environnements industriels variés, ce panneau assure une prise en main rapide et efficace des opérations.
Ce panneau confort est particulièrement adapté aux secteurs nécessitant une surveillance et un contrôle en temps réel des processus industriels, tels que l’automatisation de lignes de production, la gestion de machines-outils, ou encore la supervision des installations électriques complexes. Grâce à sa conception robuste et ses interfaces de communication avancées (PROFINET, MPI/PROFIBUS DP), il facilite la centralisation des informations et la maîtrise complète des opérations sur site. Son usage professionnel répond aux attentes des ingénieurs, installateurs et décideurs cherchant un équipement fiable, performant, et ergonomique pour optimiser la productivité industrielle.
Avantages et intégration dans les systèmes automatisés
Le 6AV2124-0MC01-0AX0 se distingue par sa combinaison d’une interface tactile conviviale et d’une compatibilité étendue avec les systèmes Siemens SIMATIC. Cette intégration simplifie le déploiement dans des environnements utilisant la gamme d’automates SIMATIC, facilitant la connexion aux différents protocoles industriels standards. Le panneau supporte une mémoire utilisateur de 12 Mo et fonctionne sous Windows CE 6.0, compatible avec WinCC Comfort V11 pour une configuration et personnalisation aisées des projets.
Par ailleurs, le design de ce panneau assure une résistance accrue grâce à son indice de protection IP65 (face avant) et IP20 (arrière), permettant une utilisation en milieu poussiéreux ou exposé à certains éclaboussures, tout en garantissant la durabilité du matériel dans des conditions industrielles rigoureuses. Son boîtier en aluminium avant et les certifications internationales (cULus, RCM, KC) attestent de la qualité et de la conformité aux normes de sécurité obligatoires. En somme, le 6AV2124-0MC01-0AX0 est un composant clé pour toute installation industrielle où l’efficacité, la fiabilité et la facilité d’opération sont des critères essentiels.
Données techniques essentielles du 6AV2124-0MC01-0AX0
Caractéristiques d’affichage et alimentation électrique
Le panneau confort 6AV2124-0MC01-0AX0 est équipé d’un écran TFT de 12,1 pouces (taille d’affichage effective de 261,1 mm de largeur et 163,2 mm de hauteur) avec une résolution de 1280 x 800 pixels, offrant un rendu visuel net et précis. Cet écran LCD est doté d’un rétroéclairage ayant un MTBF (Mean Time Between Failures) de 80 000 heures à 25 °C, garantissant une longue durée de vie et une fiabilité constante dans un contexte industriel.
En termes d’alimentation, le panneau fonctionne avec une tension DC minimale de 19,2 V à une tension maximale de 28,8 V. Sa consommation typique est d’environ 20 W avec un courant nominal de 0,85 A. Ces spécifications permettent une intégration aisée dans la majorité des architectures électriques industrielles standard tout en optimisant la consommation énergétique. La conception électrique inclut un courant d’appel de démarrage limité à 0,5 A²·s I²t pour protéger l’équipement contre les pics de courant.
Dimensions, conditions d’utilisation et conformité
Le 6AV2124-0MC01-0AX0 présente une conception robuste avec un boîtier en aluminium sur la face avant. Le panneau dispose d’un indice de protection IP65 à l’avant, assurant une résistance supérieure à la poussière et aux projections d’eau, et IP20 à l’arrière. Cette double protection permet de l’utiliser dans des environnements industriels avec des contraintes mécaniques et environnementales.
Les températures d’utilisation autorisées varient de 0 °C à 50 °C, ce qui couvre un large spectre d’applications intérieures. Le panneau bénéficie également de diverses certifications internationales, notamment cULus (Canada/USA), RCM (anciennement C-TICK pour l’Australie) et KC (Corée), attestant de sa conformité aux normes industrielles rigoureuses.
| Caractéristique | Description |
|---|---|
| Type d’affichage | TFT |
| Taille d’affichage | 261,1 mm x 163,2 mm |
| Résolution d’affichage | 1280 x 800 pixels |
| Taille de l’écran | 12,1 pouces |
| Tension d’alimentation | 19,2 VDC min. à 28,8 VDC max. |
| Consommation | 20 W typique, 0,85 A courant nominal |
| Température d’utilisation | 0 °C à 50 °C |
| Indice de protection | IP65 avant, IP20 arrière |
| MTBF rétroéclairage | 80 000 h à 25 °C |
| Matériau du boîtier | Aluminium (face avant) |
| Certifications | cULus, RCM, KC |
| Mémoire utilisateur | 12 Mo |
Fonctionnalités et intégration logicielle du 6AV2124-0MC01-0AX0
Interfaces de communication et compatibilité logicielle
Le panneau confort SIMATIC HMI TP1200 6AV2124-0MC01-0AX0 est équipé d’interfaces industrielles modernes permettant une communication efficace avec les automates programmables et autres composants du système. Il comprend notamment une interface PROFINET pour la communication en réseau Ethernet industriel, ainsi que des interfaces MPI et PROFIBUS DP, couramment utilisées dans l’industrie pour des architectures distribuées fiables. Ces interfaces garantissent une intégration aisée et performante avec les dispositifs Siemens et compatibles, permettant un échange rapide et sécurisé des données de contrôle et de supervision.
Côté logiciel, le panneau est basé sur Windows CE 6.0, un système d’exploitation embarqué qui assure une stabilité et une réactivité adaptées aux environnements industriels. Il est configurable à partir de WinCC Comfort V11, un logiciel de Siemens reconnu pour sa puissance dans le développement d’applications d’interfaces homme-machine (IHM). Cette compatibilité logicielle offre aux professionnels une flexibilité importante pour personnaliser l’interface selon les besoins spécifiques des projets industriels, avec des outils de configuration avancés, tout en bénéficiant d’une ergonomie optimisée pour les opérateurs.
Robustesse, ergonomie et utilisation en environnement industriel
La conception ergonomique du 6AV2124-0MC01-0AX0 s’appuie sur un écran tactile large de 12,1 pouces offrant un confort d’utilisation avec une excellente visibilité grâce à sa résolution haute définition de 1280 x 800 pixels et 16 millions de couleurs. Son assemblage est pensé pour résister à des usages intenses en milieu industriel, avec un matériau de boîtier en aluminium avant, assurant à la fois robustesse et dissipation thermique. Le panneau supporte un montage vertical, facilitant son intégration dans des armoires de contrôle ou sur des postes opérateurs.
Les indices de protection IP65 sur la face avant et IP20 sur l’arrière garantissent une résistance aux poussières et protections contre les projections d’eau, ce qui est essentiel dans de nombreux environnements industriels. Les certifications internationales obtenues renforcent la confiance dans sa fiabilité et sa conformité aux normes en vigueur, assurant ainsi une sécurité d’installation et d’utilisation. Ce panneau, grâce à sa mémoire embarquée de 12 Mo et son alimentation électrique adaptée, est conçu pour offrir une performance durable, positionnant le 6AV2124-0MC01-0AX0 comme une solution de choix pour les ingénieurs et décideurs souhaitant allier exigence technique et facilité d’usage au sein de leurs installations automatisées.
