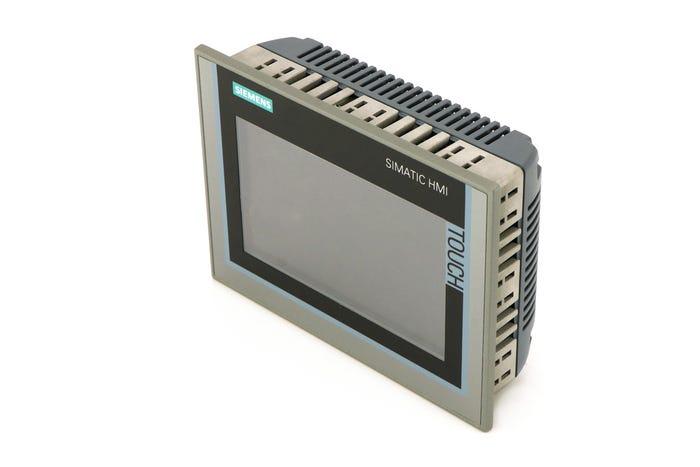

Présentation du produit 6AV2124-0GC01-0AX0 Siemens
Caractéristiques générales et fonctionnalités
Le produit 6AV2124-0GC01-0AX0 est un panneau d’interface homme-machine (IHM) de la gamme SIMATIC HMI Comfort Panels de Siemens, un leader mondial dans les solutions d’automatisation industrielle. Il s’agit d’un SIMATIC HMI TP700 Comfort, conçu pour offrir une interface tactile intuitive et performante aux professionnels de l’industrie. Ce modèle est particulièrement apprécié pour son écran TFT large de 7 pouces capable d’afficher 16 millions de couleurs, garantissant une visualisation claire et détaillée des données et interfaces de contrôle automatisé. Les ingénieurs et installateurs trouveront dans ce panneau la robustesse et la flexibilité nécessaires pour un large éventail d’applications industrielles. Sa conception intègre un système d’exploitation Windows CE 6.0, assurant une gestion fluide et efficace des processus d’automatisation. Grâce à ses interfaces intégrées, à savoir une interface PROFINET et une interface MPI/PROFIBUS DP, ce modèle permet une communication rapide et fiable avec les contrôleurs et autres équipements automatisés, relevant les défis de la connectivité dans des environnements industriels complexes. Pour ajuster les paramètres et configurer le panneau, le 6AV2124-0GC01-0AX0 est compatible avec le logiciel WinCC Comfort V11, facilitant ainsi la personnalisation de l’environnement utilisateur afin d’optimiser les opérations. Il offre également une mémoire de configuration de 12 Mo, permettant de stocker des configurations et des données adaptées aux besoins spécifiques des installations. Ce produit est donc un choix robuste et performant pour les professionnels qui requièrent une solution efficace et adaptable dans le domaine des opérations et contrôles industriels.
Applications industrielles et avantages pour les professionnels
Le panneau 6AV2124-0GC01-0AX0 de Siemens trouve son utilité dans de nombreuses applications industrielles nécessitant une interface fiable entre l’opérateur et la machine. Les panels SIMATIC Comfort permettent une visualisation dynamique et intuitive des processus de production, offrant aux opérateurs une prise de contrôle précise grâce à son écran tactile réactif. Cette solution est idéale pour les secteurs tels que l’automatisation des usines, les lignes d’assemblage, les grands systèmes de production, ainsi que la maintenance et la supervision de systèmes automatisés. Les interfaces PROFINET et MPI/PROFIBUS DP intégrées facilitent l’interconnexion avec des automates programmables (PLC), des variateurs de vitesse, des capteurs et actionneurs, assurant une communication efficace et fiable au sein des systèmes de contrôle industriels. Cette connectivité multiple optimise la synchronisation des processus et permet de déployer des architectures d’automatisation modulaires et évolutives. De plus, la capacité de configuration via le logiciel WinCC Comfort V11 permet d’adapter l’interface à des exigences spécifiques, améliorant ainsi la productivité et la sécurité des installations. Pour les ingénieurs, la disponibilité d’une mémoire utilisateur de 12 Mo offre une capacité suffisante pour stocker des programmes et configurations complexes, ce qui renforce l’efficacité opérationnelle. Enfin, la qualité d’affichage et la richesse des couleurs de l’écran contribuent à une meilleure lecture des données, aux diagnostics rapides et à une réduction des erreurs humaines lors des interventions. Ce produit s’inscrit donc comme un outil de choix à destination des professionnels en quête d’une IHM performante et intégrée dans le cadre des processus industriels avancés.
Données techniques du panneau 6AV2124-0GC01-0AX0
Spécifications de l’affichage et de l’interface utilisateur
Le panel 6AV2124-0GC01-0AX0 est équipé d’un écran TFT de 7 pouces au format large, offrant une résolution de 800 x 480 pixels. L’affichage dispose d’une profondeur de couleur de 16 millions de couleurs, ce qui permet un rendu visuel riche et précis des interfaces graphiques industrielles. L’écran est tactile, assurant une interaction directe et intuitive avec les données affichées. Sa dimension physique de 152,2 mm de largeur et 91,4 mm de hauteur est optimisée pour une intégration aisée dans les systèmes de contrôle automatisés. Cette interface tactile est conçue pour simplifier l’utilisation par les opérateurs tout en garantissant une navigation fluide et claire dans les différents menus et fonctions. Le design du panneau intègre une étanchéité avec un indice de protection frontal IP65, assurant une protection contre la poussière et les projections d’eau sur la face avant, tandis que la face arrière bénéficie d’une protection IP20, adaptée aux environnements industriels internes. L’interface utilisateur bénéficie de configurations possibles via le logiciel WinCC Comfort V11, permettant de paramétrer les écrans, alarmes et dialogues selon les besoins spécifiques des processus à surveiller. La gestion en temps réel sur ce panneau est simplifiée grâce à son système d’exploitation Windows CE 6.0, incluant le support Microsoft avec mises à jour de sécurité. Ces spécifications combinent qualité d’affichage, robustesse et flexibilité opérationnelle pour répondre aux exigences industrielles modernes.
Caractéristiques électriques, mécaniques et de communication
| Caractéristique | Détail |
|---|---|
| Tension d’alimentation | 24 V DC |
| Plage de tension admissible | 19,2…28,8 V DC |
| Consommation | 0,5 A |
| Dimensions (L x H x P) | 197 mm x 141 mm x 63 mm |
| Poids | 1,58 kg |
| Matériau du boîtier | Aluminium |
| Interfaces de communication | PROFINET, MPI/PROFIBUS DP, Ethernet, USB 2.0, RS-485 |
| Mémoire utilisateur | 12 MB |
| Protocole | Profinet, Profibus |
| Indice de protection | Frontal IP65 / Arrière IP20 |
| Horloge système | Horloge matérielle (temps réel) |
| Poids volumétrique | 0.006 l |
| Pays d’origine | Allemagne (DE) |
| Numéro tarifaire EU | 85371098 |
| Numéro tarifaire US | 8537109050 |
| ECCN | 9N9999 |
Ce tableau détaille les aspects essentiels du modèle 6AV2124-0GC01-0AX0, mettant en avant ses capacités de communication multiples, son alimentation standardisée 24 V DC et sa conception robuste en aluminium. Le panneau est destiné à une utilisation industrielle intensive, bénéficiant d’une protection locale adaptée. Les interfaces avec les réseaux industriels les plus communs ainsi que sa mémoire configurable offrent une polyvalence précieuse lors de l’intégration dans des installations automatisées complexes.
Avantages et perspectives pour l’intégration industrielle
Intégration et connectivité performante
Le panneau 6AV2124-0GC01-0AX0 de Siemens est conçu pour offrir une connectivité optimale avec les systèmes automatisés industriels. Doté des interfaces PROFINET et MPI/PROFIBUS DP, ce HMI assure un échange de données rapide, fiable et efficace avec les automates programmables (PLC) et autres équipements industriels. En facilitant la communication entre divers composants du système d’automatisation, le panel permet d’optimiser la supervision et le contrôle des processus industriels. Cette intégration agile répond aux exigences des infrastructures modernes où la rapidité d’information est cruciale pour améliorer la productivité et la gestion des opérations. L’utilisation d’autres interfaces comme l’Ethernet et l’USB 2.0 ouvre également des possibilités de connexion étendue, simplifiant la configuration, la maintenance et la mise à jour logicielle. Le protocole de communication supporte plusieurs standards industriels, garantissant une compatibilité opérationnelle étendue quelle que soit l’architecture du site de production. Ce niveau de connectivité permet aux professionnels de déployer facilement des solutions personnalisées et évolutives pour répondre aux défis de production actuels.
Robustesse, ergonomie et évolutivité dans les environnements industriels
Ce modèle Siemens allie robustesse et ergonomie, des éléments essentiels pour les environnements d’industrialisation où les conditions d’utilisation peuvent être exigeantes. La conception en aluminium du boîtier et l’indice de protection élevé (IP65 frontal) assurent une résistance accrue à la poussière, à l’humidité et aux risques mécaniques, ce qui minimise les interruptions et assure une longue durée de vie du produit. L’interface tactile avec un écran large de 7 pouces offre une expérience utilisateur optimale, facilitant la manipulation des commandes, la visualisation des données et la prise de décisions rapides sur le terrain. La possibilité de personnalisation avancée via le logiciel WinCC Comfort V11 permet une adaptabilité aux spécificités des sites industriels variés, assurant ainsi une évolutivité respectant l’évolution des besoins de production.Enfin, le fonctionnement sous Windows CE 6.0 avec prise en charge des mises à jour garantit un environnement logiciel stable et sécurisé, ce qui est un atout majeur pour la continuité des opérations. Ce panneau convient parfaitement aux ingénieurs, installateurs et décideurs souhaitant maximiser l’efficacité opérationnelle grâce à une interface homme-machine fiable, intuitive et robuste.
