Présentation générale du produit 6AV21232MA030AX0
Description fonctionnelle

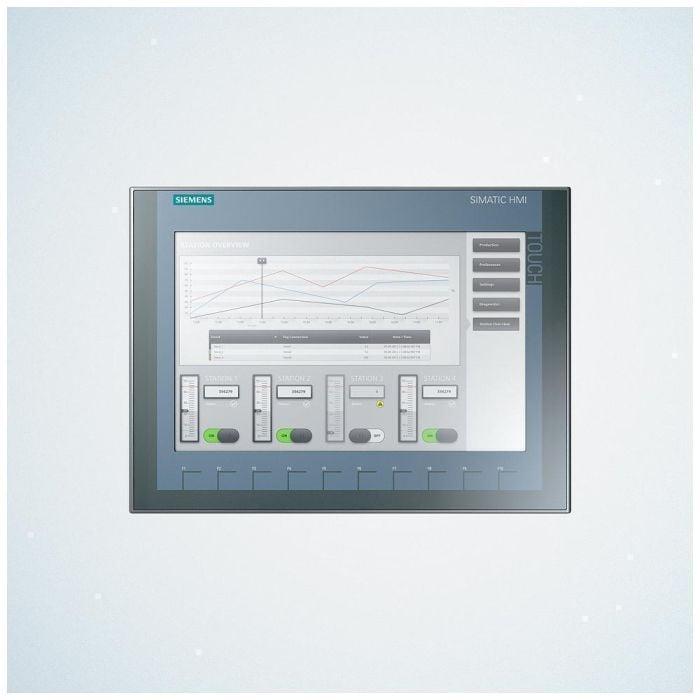

Le produit 6AV21232MA030AX0, identifié également comme le Siemens SIMATIC HMI KTP1200 Basic DP, est un terminal opérateur conçu pour répondre aux exigences des environnements industriels modernes. Cet appareil intègre une interface homme-machine (IHM) avec un écran tactile couleur de 12,1 pouces et une résolution graphique de 800 x 480 pixels. Il facilite la visualisation des processus ainsi que l’interaction intuitive entre l’opérateur et les systèmes automatisés. Grâce à ses fonctionnalités performantes, ce terminal se positionne comme un outil essentiel pour la surveillance, le contrôle et la configuration des installations automatisées, partout où la fiabilité et la simplicité d’utilisation sont des critères clés.
Positionnement industriel et domaine d’application
Destiné à un public professionnel, le KTP1200 Basic DP est largement employé dans diverses industries telles que l’automobile, la gestion de l’énergie, le traitement de l’eau, ou encore l’agroalimentaire. Son design compact permet une intégration aisée dans des panneaux de contrôle standards. Cet appareil est particulièrement adapté aux systèmes pilotés par des automates Siemens et communique via le protocole Profibus DP permettant une connexion rapide et stable. Sa robustesse et sa conception respectent les contraintes industrielles, ce qui en fait un choix privilégié pour les installateurs, ingénieurs et décideurs souhaitant optimiser l’efficacité opérationnelle de leurs systèmes.
Données techniques du 6AV21232MA030AX0
Caractéristiques matérielles principales
Le terminal 6AV21232MA030AX0 possède une interface tactile résistive, adaptée pour une utilisation avec ou sans gants, permettant une interaction fluide dans un environnement industriel. L’écran TFT offre une qualité d’image nette avec rétroéclairage à LED. Le boîtier est conçu pour un montage en panneau, assurant une installation sécurisée et compacte. Ce terminal est doté d’une interface de communication Profibus DP, garantissant un échange rapide de données avec les automates Siemens, ce qui est essentiel pour le contrôle en temps réel des processus. Sa plage de température nominale d’utilisation et ses certifications relatives à la robustesse assurent un fonctionnement fiable dans des conditions parfois sévères.
Tableau récapitulatif des données techniques
| Caractéristique | Description |
|---|---|
| Modèle | 6AV21232MA030AX0 (KTP1200 Basic DP) |
| Type d’écran | TFT couleur, tactile résistive |
| Dimension de l’écran | 12,1 pouces |
| Résolution | 800 x 480 pixels |
| Interface de communication | Profibus DP |
| Montage | En panneau |
| Plage de température | 0 à 55 °C |
| Caractéristiques physiques | Dimensions : environ 334 mm x 217 mm x 57 mm (profondeur) |
| Certification environnementale | IP65 face avant (protection contre la poussière et projections d’eau) |
Intégration et utilisations industrielles
Applications industrielles recommandées
Le terminal 6AV21232MA030AX0 est adapté aux systèmes d’automatisation qui requièrent une interface opérateur performante. Il est particulièrement utilisé dans des secteurs variés comme la fabrication industrielle, les usines de traitement, le contrôle d’équipements et la gestion énergétique. Grâce à son écran tactile de grande taille offrant une interface claire et compréhensible, il permet un pilotage efficace des machines et processus. L’ergonomie et la réactivité de ce terminal améliorent la prise de décision en temps réel pour les opérateurs, réduit les erreurs humaines et optimise la surveillance des installations. Les systèmes équipés du KTP1200 Basic DP gagnent en fluidité et en précision fonctionnelle.
Facilité d’intégration technique
La conception du 6AV21232MA030AX0 facilite son intégration dans des panneaux de commande industriels standard grâce à son format compact et à son montage en panneau. L’utilisation du protocole Profibus DP assure une communication fiable avec les automates Siemens, garantissant un pilotage synchronisé et des échanges de données en temps réel. Sa protection IP65 à l’avant assure une résistance aux environnements industriels poussiéreux ou humides, renforçant sa durabilité opérationnelle. Ce terminal est compatible avec les solutions Siemens existantes, s’intégrant aisément dans des architectures d’automatisme standardisées, favorisant ainsi la cohérence et la simplicité dans la gestion des infrastructures industrielles complexes.
