Introduction au module d’entrée rapide 5069-IB16F
Présentation et intégration dans les systèmes automatisés

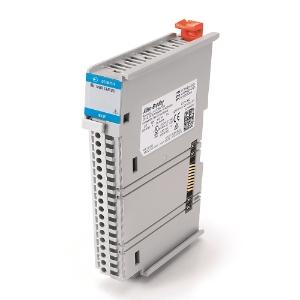

Le module 5069-IB16F d’Allen-Bradley est un composant clé de la gamme Compact 5000, destiné à l’acquisition rapide de signaux d’entrée numérique DC. Conçu spécifiquement pour les environnements industriels rigoureux, ce module offre 16 canaux d’entrée à drain rapide, adaptés à la capture de signaux 24 VDC jusqu’à 32 VDC. Sa compatibilité native avec les contrôleurs CompactLogix 5380 permet une intégration simple et efficace dans des architectures d’automatismes modernes. Grâce à son format compact, il est idéal pour le montage en rail DIN, optimisant ainsi l’espace dans les armoires électriques. Le 5069-IB16F est conçu pour répondre aux besoins des systèmes exigeant une rapidité et une précision accrues dans le traitement des entrées, notamment dans les applications nécessitant une synchronisation fine et une collecte performante des impulsions numériques.
Outre sa fonction d’entrée, ce module facilite la communication via EtherNet/IP, permettant une connectivité efficace dans les réseaux industriels distribués. Son implantation peut être locale, solidarisée au contrôleur, ou décentralisée pour une plus grande modularité. Il s’intègre parfaitement dans des chaînes de contrôle nécessitant un traitement fiable des signaux d’entrée à haute fréquence, notamment dans les secteurs de la production, de la robotique et des applications où la réactivité est critique.
Fonctionnalités avancées pour le contrôle industriel
Le 5069-IB16F ne se limite pas à la simple acquisition des entrées numériques. Il propose des fonctions avancées comme la mesure d’impulsions, la mesure précise de la durée des signaux (période), la reconnaissance de motifs d’entrée et le verrouillage des impulsions (pulse latch). Ces capacités permettent une gestion performante de signaux rapides et complexes, tels que ceux provenant de compteurs à haute fréquence, d’encodeurs, ou de dispositifs nécessitant une synchronisation rapide.
Grâce à ces fonctionnalités, les ingénieurs peuvent optimiser la performance des systèmes de contrôle en réduisant la charge processeur via un prétraitement embarqué. La reconnaissance de motifs permet d’identifier des séquences spécifiques sur les entrées, automatisant ainsi certains processus complexes. Le verrouillage d’impulsions garantit que même les signaux d’entrée très brefs sont capturés et maintenus jusqu’à ce que le contrôleur les lise, évitant ainsi la perte d’information essentielle. Ce module s’adapte donc parfaitement aux exigences d’une automatisation fine et de qualité dans des environnements industriels avancés.
Données techniques détaillées du module 5069-IB16F
Caractéristiques électriques et physiques
| Type de module | Entrée numérique DC rapide |
|---|---|
| Nombre de canaux | 16 canaux à drain |
| Plage de tension d’entrée | 10 à 32 VDC |
| Courant d’entrée par canal | 4 à 7.4 mA (selon tension) |
| Consommation MOD Power | 75 mA 18-32 VDC |
| Consommation SA Power | 200 mA 79-264 VAC |
| Dimensions (L x l x H) | 138 x 22 x 105 mm |
| Poids | 175 g |
| Montage | Rail DIN 35 mm (EN50022) |
| Type d’enclosure | Ouvert (open style) |
Performances et conditions environnementales
Le module 5069-IB16F fournit une précision de mesure des impulsions avec une résolution pouvant atteindre 1 nanoseconde et une exactitude temporelle de ±10 µs. Cette précision est essentielle pour les applications nécessitant un comptage ou une détection rapide et fiable des événements numériques. Il est doté de 16 LED d’état, une par canal, pour fournir une rétroaction visuelle instantanée sur la condition de chaque entrée, facilitant ainsi le diagnostic rapide.
Environnementalement, le module supporte une plage de températures de fonctionnement allant de 0 °C à 60 °C, ainsi qu’une plage de stockage de -40 °C à 85 °C. Il résiste aux vibrations et chocs typiques des environnements industriels, avec des tolérances allant jusqu’à 30 g en fonctionnement et 50 g hors fonctionnement. Le module est conforme aux normes de compatibilité électromagnétique, notamment la norme EN 50081-2, et assure une immunité aux décharges électrostatiques de 6 kV en contact et 8 kV par air, garantissant ainsi une robustesse dans les environnements électriquement perturbés.
Applications industrielles et bénéfices du 5069-IB16F
Types d’applications et scénarios d’usage
Le module 5069-IB16F est idéal pour les systèmes automatisés qui requièrent une acquisition rapide et précise de signaux numériques, notamment dans :
- Les lignes de production automatisées nécessitant un comptage rapide d’objets ou d’événements
- Les systèmes de robotique industrielle où le temps de réponse est critique
- La supervision et le contrôle des procédés industriels complexes impliquant des capteurs à impulsions haute fréquence
- Les applications de mesure de vitesse ou de positionnement grâce aux fonctions de mesure d’impulsion et de période
Ces domaines bénéficient de la gestion fiable et rapide des signaux d’entrée, garantie par la haute performance du module et sa capacité à s’intégrer facilement dans les systèmes CompactLogix et EtherNet/IP.
Avantages techniques et ergonomie pour les professionnels
Les professionnels du contrôle industriel tirent plusieurs avantages de l’utilisation du 5069-IB16F :
- Un gain d’espace notable grâce à son design compact et son montage sur rail DIN standard
- Une installation aisée et un suivi simplifié grâce aux LED d’état dédiées à chaque canal
- Une réduction de la charge sur les automates via les fonctions embarquées de mesure et reconnaissance de motifs
- Une robustesse et une fiabilité accrues dans des environnements industriels soumis aux chocs, vibrations et perturbations électromagnétiques
En résumé, ce module allie performance, robustesse et facilité d’intégration, ce qui en fait un outil précieux pour optimiser la qualité et la réactivité des systèmes d’automatisation industrielle. Qu’il s’agisse d’ingénieurs, d’installateurs ou de décideurs industriels, le 5069-IB16F répond aux attentes des architectures modernes en matière d’entrées rapides numériques.
