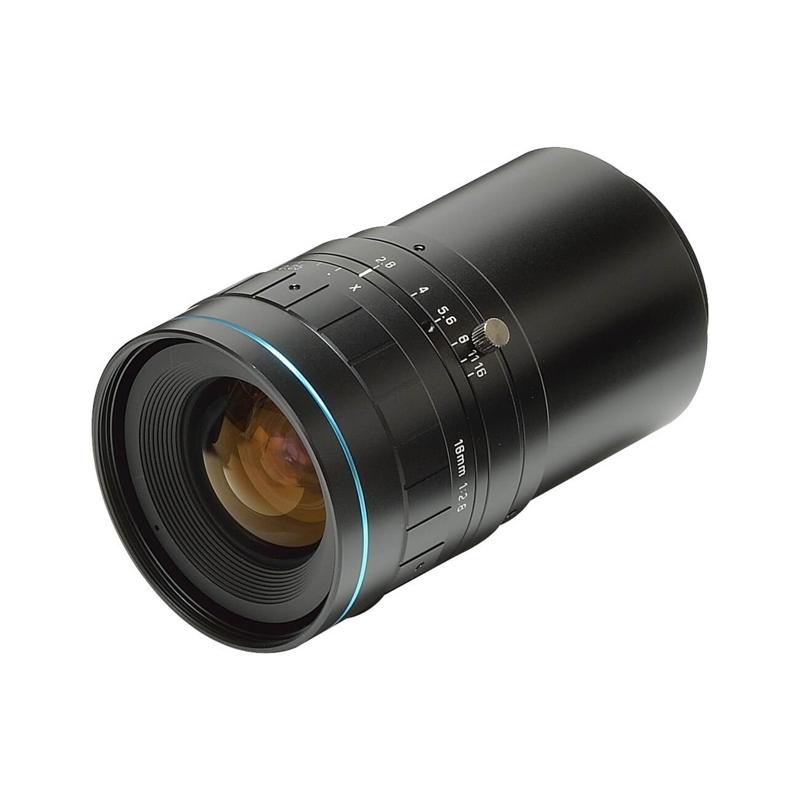

Présentation générale du 3Z4S-LE VS-L1828/M42-10
Caractéristiques principales du produit
Le 3Z4S-LE VS-L1828/M42-10 est une lentille conçue pour les caméras à montage M42, spécifiquement adaptée aux applications industrielles nécessitant une solution optique fiable et performante. Cette série 3Z4S-LE VS-L / M42-10 comprend une large gamme de lentilles avec des distances focales variant de 18 mm à 100 mm, ce qui permet une flexibilité d’intégration avec divers systèmes de vision industrielle. La lentille 18 mm offre un équilibre optimal entre champ de vision et résolution, idéalement adaptée aux capteurs de taille 1.8 pouce, très courants dans l’industrie. La monture M42 assure une fixation robuste et standardisée, garantissant une compatibilité et une interchangeabilité avec de nombreuses caméras industrielles présentes sur le marché.
Applications et environnement d’utilisation
Destiné principalement aux ingénieurs, installateurs et décideurs industriels, le 3Z4S-LE VS-L1828/M42-10 est conçu pour les systèmes de vision industrielle et machine vision. Il est employé dans les contextes où la précision d’imagerie est cruciale, notamment pour le contrôle qualité, la détection de défauts, la classification de pièces ou encore l’automatisation des lignes de production. La lentille peut être intégrée aux capteurs et caméras utilisés dans diverses industries, telles que l’automobile, l’électronique, la logistique ou la pharmaceutique. Sa conception garantit une grande fiabilité même dans des environnements industriels exigeants, où la répétabilité et la précision des inspections optiques sont indispensables pour assurer la conformité et la traçabilité des produits.
Données techniques du 3Z4S-LE VS-L1828/M42-10
Spécifications techniques détaillées
| Caractéristique | Détail |
|---|---|
| Monture | M42 |
| Distance focale | 18 mm |
| Ouverture (F No) | f/2.8 à f/16 |
| Grossissement optique | 0.025x à 0.12x |
| Distance minimale de mise au point | 137.9 mm |
| Taille de filtre | M55.0 P0.75 |
| Poids | 330 g |
| Longueur totale | 94 mm |
| Compatibilité CCD maximale | 1.8 pouces |
Options et accessoires
Pour étendre la fonctionnalité et la polyvalence du 3Z4S-LE VS-L1828/M42-10, Omron propose également une gamme d’extensions et d’accessoires compatibles. Parmi ceux-ci, des tubes d’extension destinés à rapprocher la distance de mise au point ou à adapter l’optique à des besoins spécifiques sont disponibles. Par exemple, le kit 3Z4S-LE VS-EXR/M42 inclut cinq tubes d’extension de diverses épaisseurs (20 mm, 10 mm, 8 mm, 2 mm et 1 mm), permettant d’ajuster précisément la configuration optique sans altérer la qualité d’image. Il est cependant recommandé de ne pas assembler certains tubes entre eux pour éviter toute instabilité mécanique. Ces accessoires facilitent l’intégration et l’adaptation du système en fonction des contraintes spécifiques des applications industrielles.
Avantages et intégration industrielle
Performance optique et précision
Le 3Z4S-LE VS-L1828/M42-10 se distingue par une qualité optique élevée qui répond aux exigences rigoureuses des applications industrielles modernes. Sa capacité de réglage entre une grande ouverture f/2.8 et une ouverture plus restreinte f/16 offre une flexibilité importante pour optimiser la profondeur de champ, la luminosité et la netteté selon l’environnement et la scène capturée. Son grossissement optique, même faible, est calibré pour assurer une présentation fidèle des détails sur capteurs standards de 1.8 pouce, rendant cette lentille adaptée pour des tâches de contrôle visuel minutieux et fiables dans le milieu industriel. Ces caractéristiques permettent une automatisation sans compromis sur la qualité des données collectées.
Compatibilité et intégration simplifiée
Grâce à sa conception à montage M42, le 3Z4S-LE VS-L1828/M42-10 s’intègre aisément dans les chaînes de vision industrielle utilisant des caméras standardisées. Les dimensions compactes, avec un diamètre extérieur de 58.5 mm et une longueur de 94 mm, facilitent son installation dans des espaces restreints ou des équipements nécessitant un encombrement réduit. De plus, la standardisation du filetage pour filtres permet l’ajout ou la modification des filtres optiques selon les besoins spécifiques du processus de production. L’ensemble de ces facteurs assure une mise en œuvre rapide, une maintenance aisée et une adaptation facile aux évolutions de systèmes industriels complexes.
