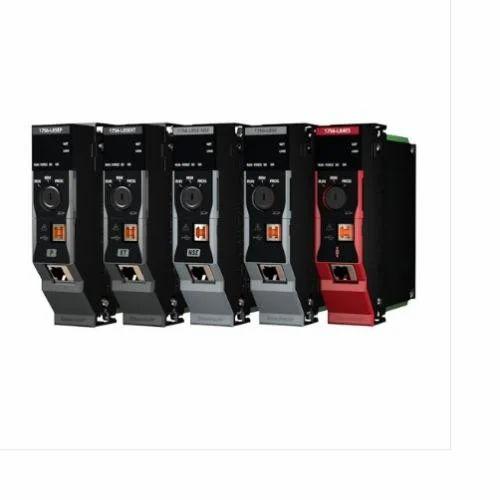

Présentation du produit 1756-L8XTSP
Un automate ControlLogix évolué pour une meilleure performance
Le contrôleur 1756-L8XTSP, également connu sous le nom de GuardLogix 5580 XT Partner, est une solution avancée de la famille ControlLogix d’Allen-Bradley conçue pour répondre aux exigences élevées des environnements industriels modernes. Il s’intègre parfaitement à l’environnement logiciel Studio 5000 Logix Designer, qui est le cadre standard optimisant la productivité et réduisant significativement le temps de mise en service.
Ce contrôleur se distingue par sa capacité à gérer des applications complexes en offrant des performances rapides et une grande capacité de traitement. Il est adapté pour le contrôle multidisciplinaire dans les applications discrètes, de mouvement et de sécurité, avec des fonctionnalités sécurisées conformes aux normes SIL CL3 et PLe. Grâce à ses mécanismes de sécurité robustes, tels que l’authentification centralisée et le contrôle d’accès, il assure la protection des systèmes industriels et la sécurité des opérations.
Intégration et architecture pour des opérations simplifiées
Le 1756-L8XTSP fait partie de la plateforme Integrated Architecture d’Allen-Bradley, offrant une architecture simplifiée qui réduit la complexité système et optimise les coûts. Son architecture permet l’intégration étroite avec d’autres équipements et logiciels, facilitant la création d’opérations industrielles compétitives et sécurisées.
Ce contrôleur est équipé d’un port Ethernet embarqué à 1 gigabit, garantissant des communications rapides et fiables pour le contrôle d’axes intégrés et les applications à haute vitesse. De plus, il offre des capacités de mémoire allant jusqu’à 40 Mo, un grand avantage pour exécuter plusieurs stratégies de contrôle simultanément tout en améliorant considérablement les temps de scrutation grâce à un processeur dual-core plus rapide.
Données techniques du 1756-L8XTSP
Caractéristiques clés en détail
Les spécifications techniques du 1756-L8XTSP mettent en avant ses capacités avancées et sa robustesse industrielle. Ce contrôleur est conçu pour fonctionner dans des environnements exigeants grâce à son revêtement enrobant disponible pour les applications difficiles. Il dispose d’un module de stockage d’énergie (ESM) inclus, garantissant la continuité de l’alimentation en cas de coupure.
Le contrôleur inclut également un port de programmation USB local pour une configuration aisée. Son design permet la gestion intégrée de la sécurité, du contrôle de mouvement, des applications de processus et d’automatismes traditionnels, supportant jusqu’à 128 000 points d’E/S numériques et 4 000 analogiques.
Tableau récapitulatif des spécifications techniques
| Spécification | Description |
|---|---|
| Nom du produit | 1756-L8XTSP (GuardLogix 5580 XT Partner) |
| Type de contrôleur | Contrôleur de sécurité intégré / partenaire de sécurité |
| Environnement logiciel | Studio 5000 Logix Designer version 33 et supérieur |
| Capacité mémoire utilisateur | Jusqu’à 40 Mo |
| Port Ethernet | Port Ethernet embarqué 1 gigabit (Gb) |
| Port de programmation local | USB |
| Module de stockage d’énergie (ESM) | Inclus |
| Points d’entrée/sortie maximum | 128 000 numériques; 4 000 analogiques |
| Température de fonctionnement | De -25 à +70 °C (contrôleur de température extrême) |
| Homologations |
|
Applications industrielles et ressources associées
Domaines d’utilisation et avantages pour l’industrie
Le 1756-L8XTSP est particulièrement adapté aux industries requérant des contrôles sécurisés et performants, telles que l’agroalimentaire, le pétrole et gaz, la chimie, les sciences de la vie, les métaux et le secteur minier. Sa capacité à intégrer des applications de sécurité SIL CL3 / PLe avec un temps de réaction rapide permet la réduction des risques d’accidents et d’arrêts non planifiés.
Ce contrôleur supporte un contrôle de mouvement intégré jusqu’à 100 axes, ce qui le rend idéal pour des applications hautes performances nécessitant une commande précise, rapide et synchronisée. L’intégration avec les systèmes PlantPAx® et FactoryTalk® contribue à fournir une solution complète et efficace pour la gestion des processus industriels complexes.
Outils logiciels et ressources pour la configuration
Pour faciliter la mise en œuvre et la configuration du 1756-L8XTSP, Allen-Bradley propose le logiciel Studio 5000 Logix Designer, une plateforme unifiée pour la gestion des automates Logix 5000. Ce logiciel améliore la productivité en offrant une interface intuitive et un ensemble complet de fonctionnalités pour programmer et configurer le contrôleur selon les besoins spécifiques de l’application.
Le Product Compatibility and Download Center (PCDC) et le Technical Documentation Center fournissent un accès facile aux documents techniques, firmware, guides d’installation, manuels d’utilisateur et autres ressources essentielles pour optimiser l’utilisation du 1756-L8XTSP. Ces outils garantissent une intégration fluide dans l’architecture industrielle existante, tout en assurant un support technique pertinent et à jour.
